| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-560 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

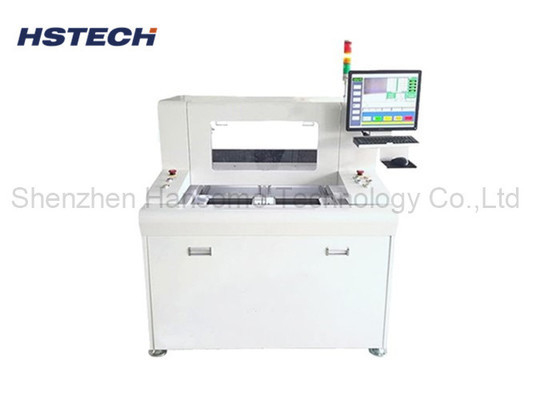

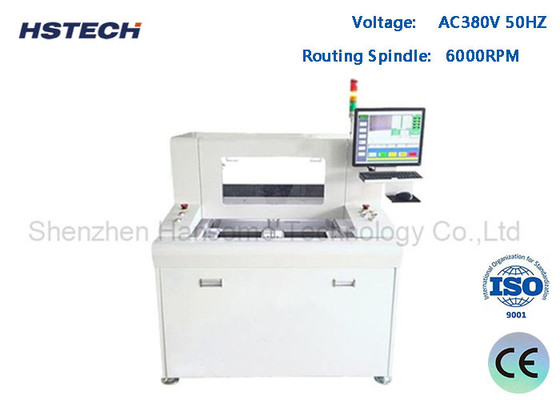

محرك سيرفو X / Y / Z محور PCBA جهاز التوجيه الكشف عن CCD مع منصة مزدوجة
مقدمة
هذه الآلة التوجيه الآلي للوحة الورقية باستخدام الدوران التوجيه عالية السرعة، مجهزة بموقع مزدوج، محرك خدمة 4 محاور مدفوعة،
يتنقل الفولاذ وفقًا للبرمجة المحددة مسبقًا ، والفصل التلقائي للوحة المرتبطة بالثقب ، واللوحة المنحنية ، واللوحات غير العادية الأخرى.
نظام تشغيل النافذة استخدام الجهاز، الكشف CCD مسار الفصل، يمكن التحقق من عملية الفصل في أي وقت.
السمة
هذا فاصل للوحات الورقية تعتمد x،y،z محرك الخدمة ونظام القيادة و المسمار الكرة ، خطية دليل السكة الحديديةضمان تشغيل آلة بسلاسة ودقة،حركة دقة أقل من 0.01mm،دقة توجيه ثم 0.05 ملم.
تصميم محطة عمل مزدوجة دوارة يجعل التشغيل المستمر، تحسين كبير في كفاءة الإنتاج.
الجهاز مجهز بـ CcD عالية الدقة ، يستخدم طريقة البرمجة المباشرة مع مرشح عبر CCD ، سهل التشغيل للغاية ، البرنامج يمكن أن ينفذ نقطة ، خط ، قوس ،الدوائر الخ أمر لقطعشكل مختلف من اللوحات المعبأةلديه وظيفة تحديد الموقع، يمكن أن تصحح تلقائيًا تحريك الإحداثيات عند تغيير موقع PCB.نظام ويندوز واللغة الإنجليزية الكاملة
تشغيل سهل جداً مجهزة بجودة عالية ، تبريد الهواء طويلاً الحياة الخدمة توجيه المغزل الصامت الخارجي توفر بيئة عمل نظيفة و منخفضة الضوضاء.يمكن استخدام قطع الطحن كقطعة 2 أو 3، فقط وضع المعلم على البرنامج ، وقد تم إطالة كثيرا طحن قطع 'عمر الخدمة.
مجهزة بمروحة مكافحة التأين الساكن والتي يمكنها القضاء على التأين الساكن وإزالة الغبار.
السمات الرئيسية
1، محور التوجيه عالي السرعة، 6000 دورة في الدقيقة
2، تشغيل ويندوز، موقع يدوي أو استيراد الملفات.
3، الكشف عن CCD.
4، بما في ذلك الجمع الداخلي للغبار.
5، مناسبة لفصل لوح FPC ، لوح الألومنيوم ، FR4 ، الخ.
6، تستخدم أساسا لفصل اللوحة المرتبطة بثقب الطابع ، اللوحة المنحنية ، بدلاً من اللوحة التقليدية المقطعة في V.
التطهير
| النموذج | RM-560 | ||
| الهيكل | عجلة واحدة، منصات عمل مزدوجة | ||
| حجم الجهاز ((ملم) | 1000*1200*1550 | ||
| الوزن الإجمالي | 700 كجم | ||
| حجم جهاز جمع الغبار ((ملم) | 625*600*1600 | ||
| طريقة جمع الغبار | مجموعة الأسفل | ||
| حجم منصة العمل | 300*400ملم | ||
| نوع القيادة على المنصة | منصة دوارية مزدوجة، مقص الدقة مع عاكس محرك ثلاثي المراحل | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | 6000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ±0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| نظام المحور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| مراقبة عمر الأداة | تحكم البرنامج | ||
| وظيفة حماية نشطة | الستار الخفيف | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
تفاصيل الآلة
محور التوجيه عالي السرعة ومجمع الغبار الداخلي
نظام تشغيل Windows7/10 الإصدار الإنجليزي، بسيط للتحسين والتشغيل
