| الاسم التجاري: | HSTECH |
| رقم الطراز: | QL800A |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

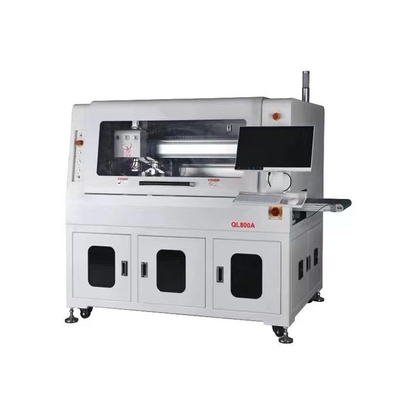

محطة مزدوجة الآلية Depaneling آلة PCB جهاز توجيه للقطع السريع والدقيق

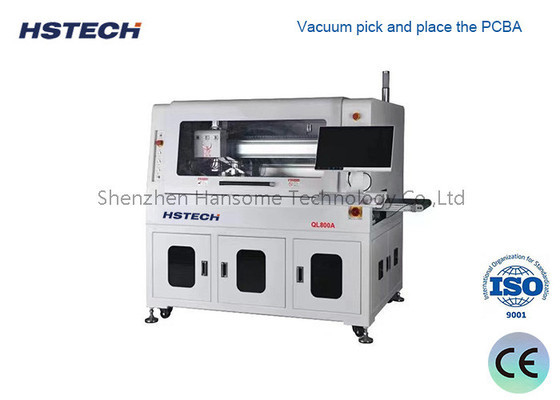

هذه الآلة هي آلة التوجيه الآلي في خط PCBA، PCBA ثابتة مع جيج للتوجيه الآلي الجانبي السفلي،وبعد توجيه الجهاز استخدام شفط امتصاص لالتقاط ووضع PCBA مع جيج معا، يستخدم لفصل ثقب الطابع ، و PCB المنحني ، و PCB غير منتظم متصل.
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
