| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

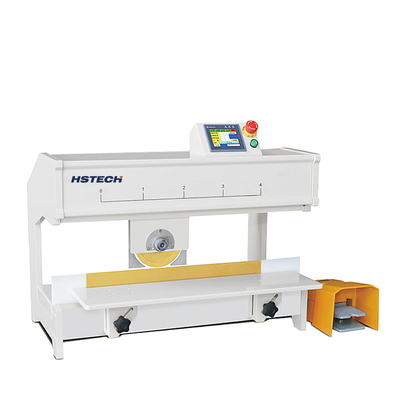

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
عندما يتعلق الأمر بقطع وفصل ألواح الدوائر المطبوعة (PCBs) ، فإن آلة توجيه PCB هي جهاز شائع الاستخدام. فيما يلي مقدمة مفصلة لآلة توجيه PCB:
1هيكل المعدات: عادة ما تتكون آلة PCB Router من إطار ومكتب عمل وأدوات قطع ونظام تحكم ونظام حركة. يوفر الرف الدعم الهيكلي للمعدات ،يستخدم مكتب العمل لوضع لوحات PCB ليتم قطعها، أدوات القطع تستخدم لأداء مهام القطع، نظام التحكم هو المسؤول عن تحديد معايير القطع ومراقبة عملية القطع بأكملها،ونظام الحركة يتحكم في مسار حركة الأدوات.
2التشغيل الآلي: آلة توجيه PCB لديها وظائف التشغيل الآلي ، ويمكن للمشغلين تعيين مسار القطع والسرعة والعمق وغيرها من المعلمات من خلال نظام التحكم.ستقوم الآلة تلقائيًا بتنفيذ مهام القطع وفقًا للطريقة المحددة مسبقًا، والحد من التدخل اليدوي وتحسين كفاءة الإنتاج ودقة.
3طريقة القطع: يمكن لجهاز توجيه PCB استخدام طرق قطع مختلفة لتلبية احتياجات القطع المختلفة. تشمل طرق القطع الشائعة القطع الخطي ، القطع على شكل V ، القطع الدائري ، إلخ.وفقًا لمتطلبات وتصميم لوحات PCB، يمكن للمشغلين اختيار طريقة القطع المناسبة.
4قطع دقة عالية: تستخدم آلة PCB Router أدوات قطع دقة وتكنولوجيا قطع متقدمة لتحقيق قطع دقة عالية.يمكن أن يقطع لوحات PCB إلى أشكال وأحجام دقيقة وفقًا لمسارات ومواصفات محددة مسبقًالضمان جودة ومتسقية كل لوحة.
5وظيفة إزالة الحطام: بعد الانتهاء من القطع ، عادة ما يكون لجهاز PCB Router Machine أيضًا وظيفة إزالة الحطام. يمكن لهذه الوظيفة إزالة الحطام أو البقايا أو الشظايا المعدنية من حواف اللوحة ،تحسين الجودة العامة والمظهر لللوح.
6كفاءة عالية وتوفير التكاليف: العملية الآلية وقدرة قطع دقة عالية من آلة توجيه PCB تجعلها فعالة للغاية في الإنتاج.يمكن أن تستكمل بسرعة ودقة مهام القطع، مما يقلل من تكاليف الموارد البشرية والوقت. وفي الوقت نفسه، بسبب القطع الدقيق، يتم تقليل النفايات والأضرار، مما يؤدي إلى انخفاض تكاليف الإنتاج.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
1، يمكن أن يقطع بسرعة بغض النظر عن الكمية، اقتصادية جدا.
2، مسافة القطع التي يتم تعيينها بواسطة الشاشة اللمسية لمواءمة فتحة V في PCB ، مما يجعل ضربة القطع دقيقة دون خطأ.
3، عملية تقسيم اللوحات تمت باستخدام كلا من الشفرة المتحركة والشفرة الثابتة، والتي يمكن أن تقلل من الإجهاد وتجنب كسر بقعة اللحام.
4الـ (بي سي بي) يبقى ثابتًا أثناء تقسيم اللوحة، والشفرة تنزلق إلى الأمام والخلف، لضمان الجودة.
5، مقارنة مع التشغيل اليدوي ، يمكن أن يقلل من الضغط الذي سيضر بقعة اللحام على PCB ، وتحسين كفاءة العمل وجودة المنتج.
6، يمكن تعيين مسافة القطع بحرية، تتراوح من 1 إلى 100 متر، والتي يمكن أن تلبي بشكل أفضل متطلبات العميل وتحسين كفاءة العمل.
7، يمكن تعيين موقف قطع البداية بحرية، والتي يمكن أن تضمن عمر طويل.
8هذه الآلة مجهزة بوظيفة العد، يمكن أن تسهل البيانات بعد الإنتاج.

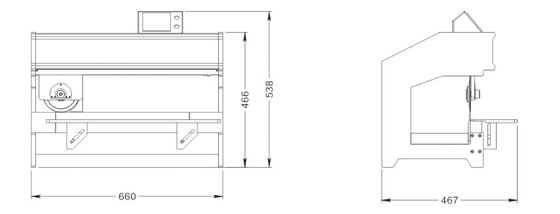

حجم الجهاز
حول التعبئة
