| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

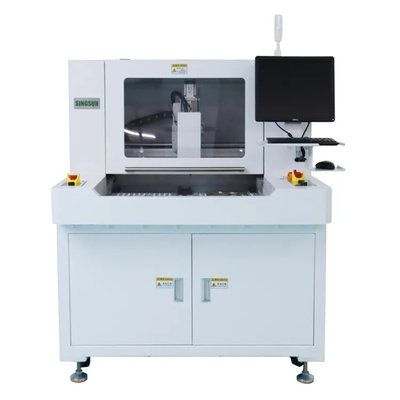

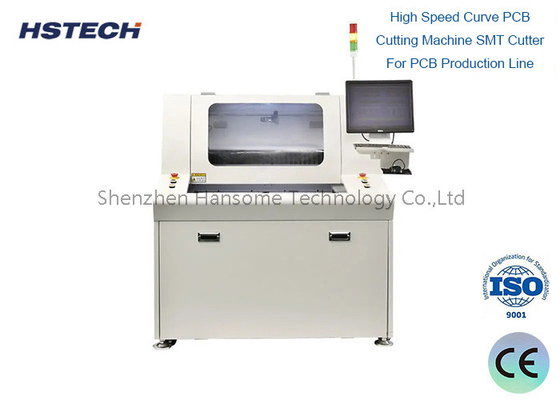

ماكينة التوجيه ذاتية التبريد بطبقة النوع Matel PCBA مع تغذية الدرج
تقدم
آلة توجيه PCBA (جمعية لوحة الدوائر المطبوعة) هي معدات متخصصة تستخدم في تصنيع وتجميع لوحات الدوائر المطبوعة.
الخصائص
1، طراز الطحن جهاز توجيه PCB مع الدقة العالية والنظافة العالية، منصة عمل موازية مزدوجة وقطعة واحدة.
2تم تصميم منصة من نوع الدرج لتجنب تلوث غرفة النظافة.
3، جمع الغبار من الجانب العلوي بكفاءة أعلى من الجانب السفلي، وأقل ضوضاء.
4تصميم منصة مزدوجة، سهلة التشغيل والصيانة.
5، تطبيق لـ 350 * 350mm pcba ، يمكن تخصيص حجم أكبر.
6، الترقية مع الروبوت لتحقيق وظيفة في الصف. ((خيار)
المواصفات
| النموذج | CM-610 | CM-610max |
| الحجم الأقصى لـ PCB | 350×350ملم | 450×450ملم |
| الحجم الأدنى لـ PCB | 5×5ملم | |
| سمك PCB | 0.4~6ملم | |
| ارتفاع طاولة العمل | 850ملم | |
| وضع التحميل | التغذية اليدوية والإفراج | |
| تحديد موقع PCB | أصابع مغناطيسية | |
| محور القطع / السرعة | سيكوتيك،صنع في ألمانيا، 5000-60000 دورة في الدقيقة | |
| نوع التبريد | نوع التبريد الذاتي | |
| فحص سكين الكسر | نعم.. | |
| سرعة القطع | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 دوران يميني،فولفستين الصلب | |
| دقة تحديد المواقع المتكررة | ± 0.02 ملم | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| برمجة الإجراءات | جيربر رسم استيراد أو تحرير من خلال نظام مرئي | |
| إمدادات الهواء | 5-8KG/cm3 | |
| إمدادات الطاقة | AC380V±5%، 50/60Hz، 3KW | |
| مقاس الجهاز | 1250*1000*1650ملم | 1350*1100*1650 |
| وزن الجهاز | حوالي 900 كجم | |
التطبيقات
صنع النماذج الأولية: مفيد لإنشاء نماذج أولية حيث يتطلب أشكال لوحات محددة.
الإنتاج الضخم: يستخدم في بيئات الإنتاج ذات الحجم الكبير لتوجيه متسق وفعال.
التصاميم المعقدة: مناسبة للألواح ذات الأشكال المعقدة أو التصاميم التي تتطلب قطع معقدة.
مقاس الجهاز

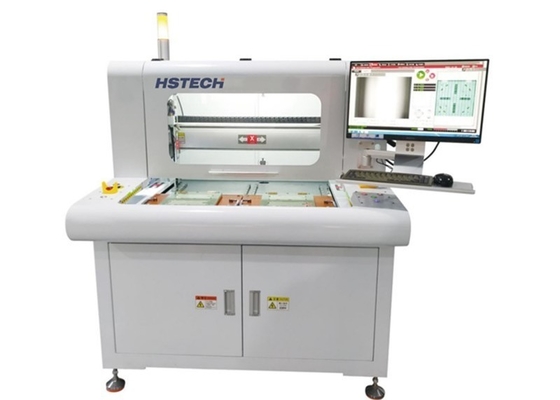

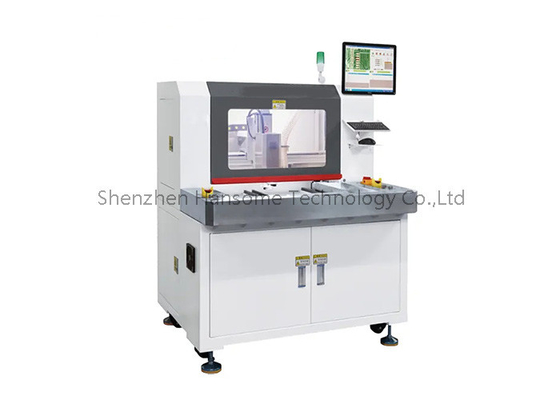

تفاصيل الآلة
نظام الرؤية الفائقة ((مجهز بكاميرا التصوير الصناعية الألمانية و عدسة ماركة Moritex اليابانية) ، و أداة جمع الغبار من جانب الفرشاة ESD.
نظام قطع متكامل ((القطع باستخدام الجهاز أو الإصبع المغناطيسي) ، والرقم المحدد للإصبع المغناطيسي ((تصميم براءة اختراع)
نظام القطع الموثوق به ((استخدم ألمانيا Sycotec spindle و invert التردد) ، نظام Win7/Win10 الإصدار الإنجليزي.
