| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |
منصة واحدة خارج نطاق الهيكل الرئيسي للاستقبال (PCBA)
الوصف

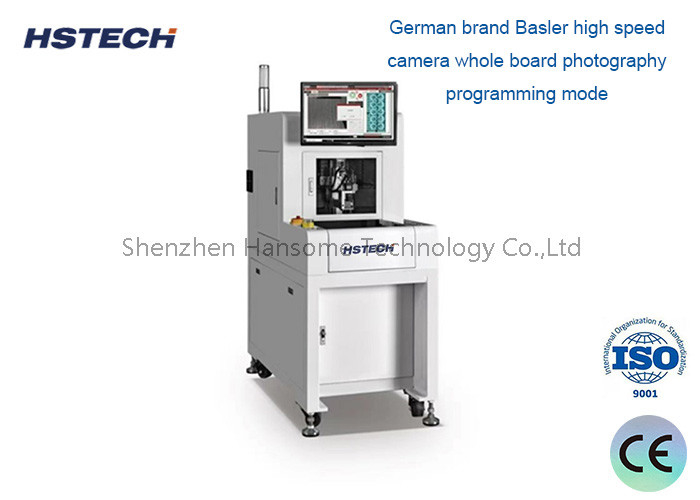

هذه الآلة هي آلة توجيه أوتوماتيكية PCBA واقفة على الأرض ، وهي تعمل على منصة واحدة ، باستخدام PC للبرمجة ، والتوجيه الأوتوماتيكي السفلي وجمع الغبار السفلي.الجهاز باستخدام محور التوجيه عالية السرعة، إصلاح PCBA مع jig، لفصل ثقب الطابع، منحنى PCB، وغيرها من PCBs غير منتظمة متصلة.
الخصائص
1نظام تشغيل برنامج صيني/إنجليزي.
2.المركز الألماني للكاميرا عالية السرعة Basler وضع برمجة التصوير الفوتوغرافي بالكامل. يمكن تحقيق التحكم عن بعد وإصلاح الأخطاء.
3مجهزة بأداة التوجيه التلقائي ((بيت)) تغيير، الكشف عن كسر الأداة، وظيفة تصحيح ارتفاع الأداة.
4العمل على طاولة واحدة، ويمكن أيضا أن تستخدم في مزيج من اثنين من الآلات، في حين أن المعدات يمكن أن تكون بدون طيار تشغيل مع الروبوت، وتحسين فعالية الإنتاج إلى حد كبير.
التطبيق
جهاز التوجيه الذكي ذو الرؤية الكاملة مناسب للأجهزة الإلكترونية الاستهلاكية والأجهزة الإلكترونية المنزلية وأجهزة الإلكترونيات للسيارات وغيرها من عمليات قطع PCB متعددة اللوحات ذات الصلة.
المواصفات
| نموذج الجهاز | RT330 |
| حجم قطعة PCB | 310*360MM |
| مادة القطع | خروط في، فتحة طابع، نقطة دائرية، الخ |
| طاولة القطع | طاولة واحدة |
| دقة القطع | ± 0.08MM |
| دقة التكرار | ± 0.015MM |
| السرعة الحركية القصوى في المحور | محور X،Y1،Y2:1000mm/s،Z:800mm/s |
| الفولاذ | العلامة التجارية الصينية |
| وضع تغيير الأداة | تغيير الأدوات يدوياً |
| سرعة توجيه العجلة | ماكس: 60000 دورة في الدقيقة |
| الكشف عن الأدوات | إغراق الأداة التلقائي، كسر الأداة (اختياري) |
| سرعة القطع | قابلة للتعديل 5 ̊100mm/s |
| سمك قطع PCB | 0.3-3.0MM |
| طريقة البرمجة | التصوير الكامل، تعليم رسومات الصور |
| طريقة التحكم | نظام التحكم بدقة 3 محاور PC |
| الميثوسات القائمة لـ X,Y1,Y2,Z | محرك خدمة داخلي (خيار Panasonic) |
| حجم بتات التوجيه المناسبة | 0.8 ¥3.0MM |
| إمدادات الطاقة | AC220V 50/60HZ مرحلة واحدة |
| حجم الجهاز | (معدل 1250ملم*650ملم*1550ملم) |
| وزن الجهاز | 300 كجم |
| قوة جهاز تنظيف الغبار | 3 حصان |
| إمدادات الطاقة للمنظف | AC380V 3 مرحلة |
| حجم خال من الغبار | 800ملم*400ملم*780ملم) |
| حجم جهاز تنظيف الغبار | 60 كجم |
| طريقة تنظيف الغبار | تنظيف الجانب العلوي / الحجم السفلي (اختياري) |
الأبعاد
تفاصيل الآلة
نظام الرؤية الفائقة ((مجهز بكاميرا التصوير الصناعية الألمانية و عدسة ماركة Moritex اليابانية) ، و أداة جمع الغبار من جانب الفرشاة ESD.
نظام قطع متكامل ((القطع باستخدام الجهاز أو الإصبع المغناطيسي) ، والرقم المحدد للإصبع المغناطيسي ((تصميم براءة اختراع)
نظام القطع الموثوق به ((استخدم ألمانيا Sycotec spindle و invert التردد) ، نظام Win7/Win10 الإصدار الإنجليزي.
