| الاسم التجاري: | HSTECH |
| رقم الطراز: | أرم-710 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |

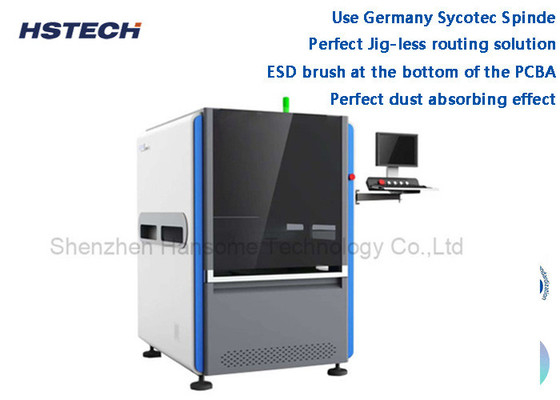

آلة توجيه PCB جهاز توجيه CCD نظام Inline PCB Depaneling Router بدون JIG
الخصائص
1، استخدام ألمانيا Sycotec Spinde، ماكس 1000000 RPM ووظيفة التبديل الأداة التلقائية.

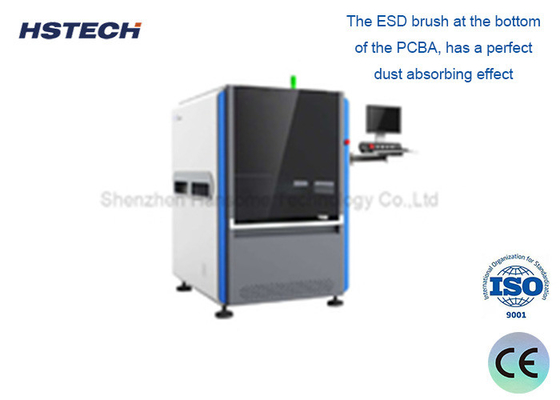

2فرشاة ESD في أسفل PCBA، لديها تأثير امتصاص الغبار المثالي.
المواصفات
| النموذج | أرم-710 | أرم-711 |
| الحجم الأقصى لـ PCB | 350×350ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | ضغط السكة الحديدية العليا والسفلية | |
| نظام الاختيار | نظام التشغيل الدواري 360 درجة، مجموعتين من فوهات امتصاص الفراغ؛ 4 مجموعات من وحدات نقل الحزام ESD / لوحة دفعة توجيه على الأكثر | |
| محور القطع / السرعة | 100،000 دورة في الدقيقة، العلامة التجارية الألمانية | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية |
| تغيير أدوات تلقائي | نعم.. | لا.. |
| كسر السكين تحقق | نعم.. | نعم.. |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| تكرار دقة تحديد الموقع | ± 0.02 ملم | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الحزام الإلكتروني / لوحة التحويل | |
| جمع النفايات | منفذ عبر السكة الحديدية | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1000x1300x1600 مم | |
| الوزن |
حوالي 1000 كجم
|
|
حجم الجهاز
تفاصيل
1، تغيير أداة القطع التلقائي 2 ، الكشف عن سكين مكسور 3 ، وضع الإنتاج التلقائي
4، وظيفة إحصاءات SPC ومطابقة نظام ERP
5، اختياري لجمع الغبار الفراغ ضد الانفجار ومراقبة حجم الهواء
نظام التوجيه PCBA الكمال دون Jig لإصلاح اللوحة، ودعم 20x20 ~ 350x350mm حجم PCB، ويمكن أن يدرك جهاز التقاط
إزالة وتثبيت سريعة، وموثوقية عالية وتكلفة منخفضة.
تحميل حزام ESD في الخط
حل التفريغ 1: بعد فصل PCBA ، سيتم وضعه على حزام ESD ، ثم يدخل خط الاختبار / التجميع.
حل التفريغ 2: مع وحدة تفريغ الشرائح ARM710-1 ، سيتم وضع المشبك إلى صندوق الصحن من ARM710.
