| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F328 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

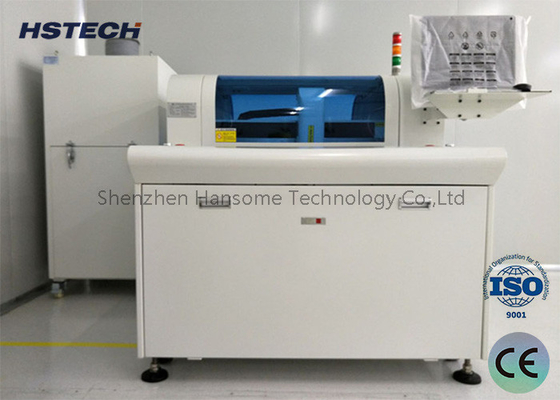

مجموعة التوجيه لجهاز قطع الطحن جهاز جمع الغبار من منصة مزدوجة جهاز توجيه PCB
إدخال الآلة
هذا الجهاز يعتمد على القطع الطحن لتقسيم لوحة PCB متعددة الاتصالات وفقا لمسار تم تحريره مسبقًا على تشغيل عالية السرعة. يحل محل القطع اليدوي أو V-CUT أو PUSHيحسن جودة المنتج ويقلل من معدل الخردةهذه الآلة تعتمد واجهة الإنسان الآلة نظام تشغيل ويندوز إكس بي، بسيطة وصديقة للمستخدم تصميم واجهة، نظام تصحيح طريق القطع التلقائي،برنامج CCD عالي البكسل برنامج الإنتاج والكتلة وتحرير البرنامج وحده الخطوة وتعديله، جهاز تحميل وتفريغ PCB من منصتي العمل تفاعليًا يمكن أن يقلل بشكل فعال من وقت الانتظار للآلة ، وبالتالي تحقيق كفاءة الإنتاج المثالية.
السمات الرئيسية
1، مجهزة بعدسة تكبير CCD عالية البكسل ، وظائف تعليم البرنامج المساعد وتحرير ، وتحسين الدقة والدقة ، وصور بدقة أعلى.
2نظام تحديد موقع نقطة MARK التلقائي ونظام تصحيح. المسار المتحرك لديه عرض في الوقت الحقيقي وتتبع جهاز التوجيه المحاكاة. العرض واضح في لمحة.وظيفة تصحيح المحاذاة التلقائية لديها دقة قطع أعلىطالما أن انحراف الـ (بي سي بي) في حدود 3 ملم، يمكن للرؤية الآلية أن تقوم بتوجيه تلقائي.التمرين يخفف من متطلبات دقة المشغل عند وضع اللوحة ويحسن إلى حد كبير كفاءة العمل.
3، نسخ الطاولات العاملة اليسرى واليمنى للبرنامج، نسخة كتلة، وعرض، نسخة لوحة الاتصال متعددة الزوايا، وظيفة تعديل تتبع خطوة واحدة،وتعديل وظيفة تحرير كتلة ببساطة تبسيط وقت إنتاج البرنامج وتحسين كفاءة التحرير.
4المكنسة الكهربائية المصنوعة من مروحة مستوردة عالية الطاقة وجهاز القضاء الساكن عالي الجهد من 10 فولت لها تأثير المكنسة الكهربائية أكثر مثالية وأقل ضوضاء.
5، مراقبة حياة الأداة. بعد قطع القطع مسافة معينة، فإنه سوف ترتفع وتسقط تلقائيًا إلى موقف شفرة أخرى غير مقطعة.يمكن تعيين المسافة والوتيرة صعودا وهبوطا وفقا لطول الشفرة لتمديد عمر القطع.
التطهير
| النموذج | RM-F328 | ||
| الهيكل | فولدر واحد، منصة مزدوجة | ||
| حجم الجهاز ((ملم) | 1220*1400*1300mm ((L*W*H) | ||
| الوزن الإجمالي | 750 كجم | ||
| حجم جهاز جمع الغبار ((ملم) | 780*650*1600mm | ||
| طريقة جمع الغبار | مجموعة الأسفل | ||
| حجم منصة العمل | 350*650ملم | ||
| تحديد موقع PCB | الأجهزة المثبتة، إصبع وظيفي | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | ماكس 60000 دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ±0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| نظام المحور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| مراقبة عمر الأداة | تحكم البرنامج | ||
| جهاز جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| البرمجة | البرامج عبر الإنترنت | ||
| وظيفة التحرير | خط مستقيم، خط منحنى، دائرة، قوس | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
مواصفات جهاز جمع الغبار
| الحجم | 780*650*1600mm |
| القوة | 2.2 كيلوواط، 3 حصان، AC380 فولت |
| الضوضاء | <200 ديسيبل |
| حجم الهواء | 6 بوصة/8 بوصة |
| سلك الطاقة | 5 * 2.5² |
| مرشح | 16 قطعة |

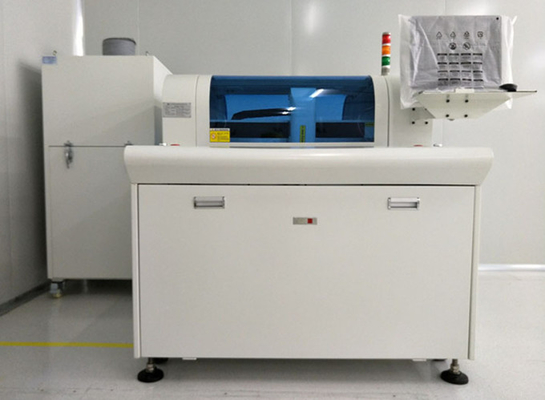

تفاصيل الآلة
لدينا فنيون محترفون ومبيعات، تعتمد على التكنولوجيا المتقدمة وتحاول أفضل ما لدينا لتزويد عالية الكفاءة والموثوقية معالجة اللوحات لعملائنا.في نفس الوقت فريقنا المهندسية من ذوي الخبرة يدرك دائما الاتجاه التنموي للمصنع الذكي، تحديث المنتجات والتقنية وفقا لطلب السوق، والسعي لجعل المزيد من الأتمتة والمنتج فعالة من حيث التكلفة في جميع الأوقات، ونحن نفعل أيضا OEM على أساس الاحتياجات المختلفة لعملائنا.
