| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-RM-F318 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

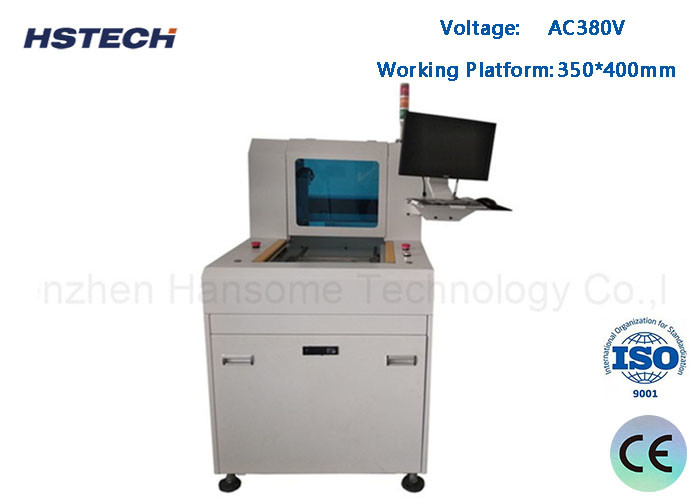

الكشف عن CCD منصة واحدة PCBA جهاز توجيه لقطع ألواح PCB
إدخال الآلة
هذه الآلة ذاتية التشغيل لجهاز التوجيه PCB هي جهاز توجيه PCB فعال من حيث التكلفة ، صغير الحجم ، يوفر الكثير من المساحة ، مناسب للمصانع الصغيرة.
هذه الآلة لديها جميع الوظائف، وهي مجهزة أيضاً بجهاز جمع الغبار.
مبدأ العمل
استخدم جهاز الكمبيوتر للبرمجة، وقطع الطحن عالية السرعة العمل وفقا للبرامج.
المزايا مقارنة بمفصل PCB التقليدي
1، حماية جيدة من PCBs، وتجنب كسر القصدير وتلف المكونات الناجمة عن الانحناء اليدوي.
2، ضغط القوة المنخفضة للغاية ، يتجنب الضغط المنتج ميكانيكيا باستخدام لكمة أو الانحناء.
3، مناسبة لقطع جميع أنواع ألواح PCB المنحني.
الخصائص
1، ماكس 40000 دورة في الدقيقة عجلة التوجيه العالية.
2، اللغة الصينية واللغة الإنجليزية لوحة التحكم في اختيار اللغة.
3، تشغيل ويندوز، موقع يدوي أو استيراد الملفات.
4، الكشف عن CCD.
5، مع جمع الغبار الخارجي.
6، مناسبة لفصل جميع أنواع PCB المنحني.
| النموذج | RM-F318 | ||
| الهيكل | مشغل واحد، منصة واحدة | ||
| حجم الجهاز ((ملم) | 740*835*1240ملم | ||
| الوزن الإجمالي | 550 كجم | ||
| حجم جهاز جمع الغبار ((ملم) | 700*600*1200 مم | ||
| طريقة جمع الغبار | مجموعة الأسفل | ||
| حجم منصة العمل | 350*400ملم | ||
| تحديد موقع PCB | الأجهزة المثبتة، إصبع وظيفي | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | ماكس40000دورة في الدقيقة | ||
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ±0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| نظام المحور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| مراقبة عمر الأداة | تحكم البرنامج | ||
| جهاز جمع الغبار | 2.2كيلوواط، 380 فولت | ||
| ضغط الهواء في جهاز جمع الغبار | 4-6KG/cm3 | ||
| البرمجة | البرامج عبر الإنترنت | ||
| وظيفة التحرير | خط مستقيم، خط منحنى، دائرة، قوس | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
مواصفات جهاز جمع الغبار
| الحجم | 700*600*1200 مم |
| القوة | 2.2 كيلوواط، 3 حصان، AC380 فولت |
| الضوضاء | <200 ديسيبل |
| حجم الهواء | 6 بوصة/8 بوصة |
| سلك الطاقة | 5 * 2.5² |
| مرشح | 16 قطعة |
حول التعبئة
