| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ARX-811 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

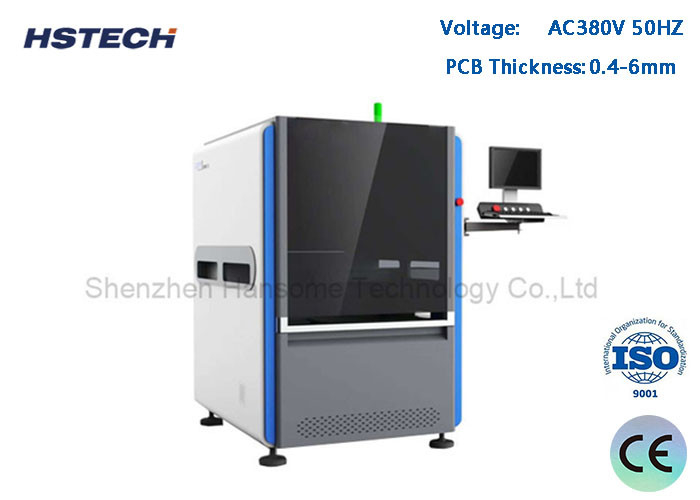

شنايدر ريلي العلامة التجارية ممتازة نظام CCD في خط PCBA جهاز توجيه
مقدمة
هذه الآلة هي نظام التوجيه التلقائي الكامل ، مع محمول وتفريغ لخط اختبار ATE ، محور عالية السرعة ، قوة ضغط منخفضة لقطع PCBA وضمان الدقة والوضوح.
الخصائص
1، استخدام ألمانيا Sycotec Spinde، ماكس 1000000 RPM ووظيفة التبديل الأداة التلقائية.
2فرشاة ESD في أسفل PCBA، لديها تأثير امتصاص الغبار المثالي.
3نظام CCD ممتاز مع كاميرا التصوير، عدسة Moritex ومصدر ضوء على مستوى القياس، لدعم معايرة الآلة، والتعويض والموضع،مع استقرار كبير وقدرة مكافحة الاضطراب.
4، حل التوجيه المثالي بدون حركة ، يدعم 20 * 20 ~ 350 * 350mm حجم PCB ، ويمكن أن يدرك جهاز التقاط إزالة وتثبيت سريعة ، وموثوقية عالية وتكلفة منخفضة.
5، مجموعة أدوات قياسية مع ثلاثة أنواع من أدوات 3.175، كل منها مع 10 قطع في الداخل. مع نظام التشديد الدقيق ونظام الرفع، X1، Y1 و Z1 لتغيير الأدوات.
6حل التفريغ1: سيتم وضع PCBA بعد القطع على حزام ESD ، ثم أدخل خط الاختبار أو التجميع.حل التفريغ 2: مع وحدة تفريغ المجموعة ، سوف يضبط المشبك صندوق الصحن.
7، ويتم تشغيل القطع الطحن بواسطة فولاذ عالية السرعة مع مزايا انخفاض قوة القطع، والدقة العالية، وانخفاض الضوضاء، ومناسبة لجميع شكل الجهاز، مثل الدائري، خط مستقيم، L أو U نوع،مربعات وأشكال قوس.
8النسخة الإنجليزية من نظام Win7/Win10
| النموذج | أرم-710 | أرم-711 |
| الحجم الأقصى لـ PCB | 350×350ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | ضغط السكة الحديدية العليا والسفلية | |
| نظام الاختيار | نظام التشغيل الدواري 360 درجة، مجموعتين من فوهات امتصاص الفراغ؛ 4 مجموعات من وحدات نقل الحزام ESD / لوحة دفعة توجيه على الأكثر | |
| محور القطع / السرعة | 100،000 دورة في الدقيقة، العلامة التجارية الألمانية | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية |
| تغيير أدوات تلقائي | نعم.. | لا.. |
| كسر السكين تحقق | نعم.. | نعم.. |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ± 0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل فولفستين الصلب | |
| تكرار دقة تحديد الموقع | ± 0.02 ملم | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الحزام الإلكتروني / لوحة التحويل | |
| جمع النفايات | منفذ عبر السكة الحديدية | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1000x1300x1600 مم | |
| الوزن | حوالي 1000 كجم | |
حجم الجهاز
تفاصيل
1، تغيير أداة القطع التلقائي 2 ، الكشف عن سكين مكسور 3 ، وضع الإنتاج التلقائي
4، وظيفة إحصاءات SPC ومطابقة نظام ERP
5، اختياري لجمع الغبار الفراغ ضد الانفجار ومراقبة حجم الهواء
نظام التوجيه PCBA الكمال دون Jig لإصلاح اللوحة، ودعم 20x20 ~ 350x350mm حجم PCB، ويمكن أن يدرك جهاز التقاط إزالة وتثبيت سريعة، وموثوقية عالية وتكلفة منخفضة.
تحميل حزام ESD في الخط
حل التفريغ 1: بعد فصل PCBA ، سيتم وضعه على حزام ESD ، ثم يدخل خط الاختبار / التجميع.
حل التفريغ 2: مع وحدة تفريغ الشرائح ARM710-1 ، سيتم وضع المشبك إلى صندوق الصحن من ARM710.
