| الاسم التجاري: | HSTECH |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100 مجموعة في الأسبوع |

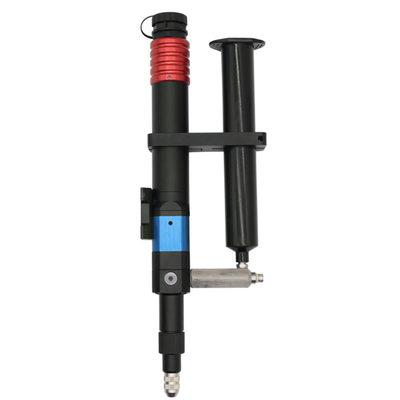

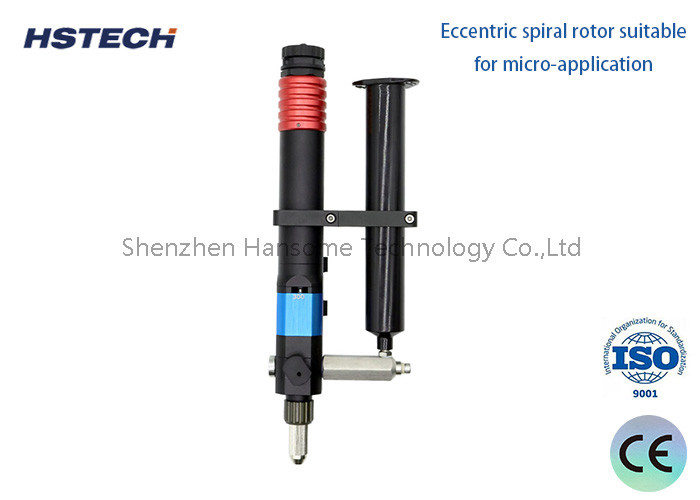

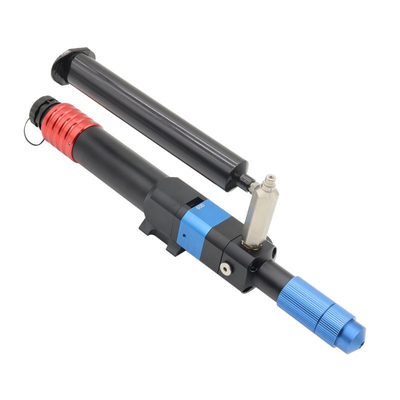

صمام المسمار الأنبوبي الأوحد لجهاز توزيع الغراء
مقدمة الآلة:
صمامات المسامير الأنبوبية الواحدة هي منتجات قياس الحجم الدقيق ونقل ، مناسبة لمجموعة متنوعة من مناسبات النقل الكمي عالية الدقة.مضخة المسمار ذات مكون واحد تعتمد تصميم هيكل دوامة، المسمار والستاتور هي تصميم الختم الذاتي، المسمار يدور في تجويف الستاتور لتحقيق وظيفة نقل كمية. عملية نقل لا تنتج تأثير القطع على الوسيط،ولا تؤثر على خصائص الوسيطفي نفس الوقت يمكن عكسها من خلال محرك الاستنشاق مرة أخرى، سهلة لتحقيق كسر الملصق، الحل المثالي لعملية التوزيع من قطرة، سحب المشكلة.
1نقل السوائل الحجمية
2محرك خدمة
3الدوار المتعرج المنحدر مناسب للتطبيقات الدقيقة
4.الجهاز القوي مع مقاومة التآكل الممتازة
5صمام التوزيع خفيف الوزن لتطبيقات التوزيع الصغيرة
6مناسبة لجيليات منخفضة إلى عالية اللزوجة
7إنتاج الصمغ المستقر ودقة التوزيع العالية.
8لا توجد مشاكل في التسرب أو السحب
مبدأ العمل:
1يعتمد نظام القياس والملء الحجمي لصمام المسامير الأنبوبي الواحد (صمام المسامير الأجزاء الواحدة) على مبدأ المكبس اللانهائي ، مع تصميم مغلق بين الدوار والستاتور ،و الدوار الذي يدور داخل مركز الستاتور لتحقيق التسليم الكمي للكولويد للسوائل منخفضة إلى عالية اللزوجة من السائل.
2يقوم جوهر كل تطبيق على مضخات قياس التوصيل الحجمي التي يمكن أن تضمن استقرار الضغط والخصائص الخطية للمضخة ،تحديد العلاقة بين سرعة المضخة، الوقت ومعدل التدفق، بحيث يمكن قياس المواد الثابتة إما بالزمن أو بسرعة دوران المضخة.
3من السلكية المنخفضة إلى العالية، المقاومة للكش والسوائل الممتلئة للغاية التي حساسة للهيكل، لا يتأثر التوزيع بالسكوسية.
الستاتور و الدوار لصمامات المسامير:
1يتم تصنيع جوهر الستاتور من FFKM و FKM و NBR ، اختياري. يتم تصنيع بيت الستاتور من AL 7075 ويتم طحن السطح الدقيق بعد الطحن الدواري لزيادة النهاية السطحية العالية.يتم طحن السطح الدقيق بعد طحن الإعصار لزيادة النهاية السطحية العاليةيتم صب جوهر الستاتور ومحفظة الستاتور لضمان دقة تناسب الستاتور و الدوار.
2مادة عمود القيادة هي SUS304 ، ويتم طحن السطح الدقيق بعد معالجة الدوارة CNC لزيادة التشطيب السطحي العالي (0.40). يتم تغليف العمود المرن بالفلورولوسيتومر ،والتي تضمن أن المسمار لن تختنق مع الدوران عالية السرعة من قضيب القيادة (يمكن أن تكون السرعة القصوى تصل إلى 2.2 دورات/ثانية)
3مادة المسمار هي الصلب المقاوم للصدأ المستوردوالتي تم طحن سطحها بعد طحنها بالاعصار ومن ثم تم طبقتها بالتيتانيوم لزيادة التشطيب السطحي العالي ومقاومة الارتداءالمواد السيراميكية متوفرة أيضا.
4. يشكّل الجمع بين الدوار والستاتور مساحة مغلقة، ويقوم المحرك باستمرار بإخراج جزيئات الغراء عن طريق تدوير الدوار لتشكيل تأثير بصق مستقر.
المواصفات
| المعلم/النموذج | HS-300 | HS-450 | HS-600 | HS-700 |
| الطاقة العابرة لكل دورة | 0.01 مل | 0.05 مل | 0.02 مل | 0.06 مل |
| حجم المظهر | L267MM،φ29MM | L294MM،φ29MM | L322MM،φ33.5MM | L322MM،φ33.5MM |
| الوزن | 425 جرام | 450 جرام | 610 غرام | 610 غرام |
| ضغط الدخول | 0-6بار | 0-6بار | 0-6بار | 0-6بار |
| ضغط الخروج القصوى | 20بار | 20بار | 20بار | 10بار |
| معدل التدفق الحجمي | 0.12-1.48 مل/دقيقة | 0.5-6.0 مل/دقيقة | 1.4،6،0 مل/دقيقة | 5.3-60.0 مل/دقيقة |
| اللزوجة المطبقة | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps |
| الحد الأدنى للصمغ | 0.001 مل | 0.004 مل | 0.015 مل | 0.060 مل |
| بيئة العمل | 0-40 درجة مئوية | 0-40 درجة مئوية | 0-40 درجة مئوية | 0-40 درجة مئوية |
| خطأ الدقة | ± 1% | ± 1% | ± 1% | ± 1% |
| مادة الستاتور | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش |
| مادة الدوار | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك |
| منفذ الخروج | أدوات لوير | أدوات لوير | أدوات لوير | أدوات لوير |
| ظروف التشغيل | 10-40 درجة مئوية | 10-40 درجة مئوية | 10-40 درجة مئوية | 10-40 درجة مئوية |
| التكرار | >99% | >99% | >99% | >99% |
| الحجم الأدنى للإبرة | TT25G (ID 0.26، OD 0.51) | TT20G (ID 0.6، OD 0.91) | TT18G (ID 0.84، OD 1.27) | ID 1.0 أو أكثر |
خصائص المنتج ومزاياه
دقة عالية في إعطاء الغراء
اعتمادا على محرك الدفع الخدمي وإطعام عصا المسمار الغريبة ، بحيث يمكن أن يتم إخراج الملصق بشكل مستمر ومستقر.
مجموعة واسعة من لزجة الغراء وحجم البصق
يمكن استخدام تعديل سرعة المحرك وضغط الغاز لتوزيع اللصقات المختلفة وتغيير كمية بصاق اللصق بسرعة.
لا قطرات والسحب من الغراء
المحرك يعكس ويمتص مرة أخرى، ويحل بسهولة مشكلة قطرات السحب من الغراء.
قابلية التكيف الكبيرة للستاتور
الستاتور مقاوم للتآكل المتوسط وله عمر خدمة طويل ، مما يقلل إلى حد كبير من تكلفة المستخدم الكلية للملكية.
القياس الحجمي
النقل الحجمي الحقيقي، ومعدل التدفق لا يتأثر بتغيرات الضغط.
ضغط الخروج العالي
ضغط الخروج من مضخة واحدة ≥ 20بار
مجالات التطبيق
السيارات، الإلكترونيات، الفضاء الجوي، الطاقة المتجددة، صناعة الأغذية، الأدوية، التكنولوجيا الحيوية، الطباعة ثلاثية الأبعاد
