| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-PF-PUR30CC |
| الـ MOQ: | حاسب شخصي 1 |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة في الأسبوع |

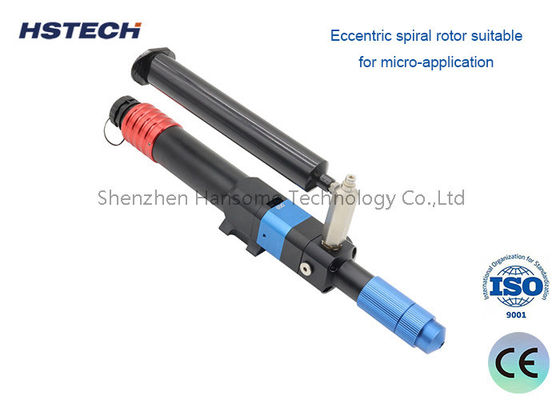

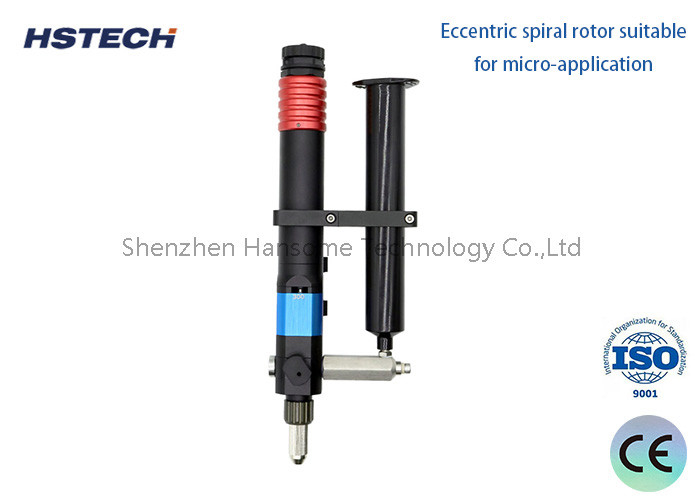

صمام التوزيع عالي الدقة الصمام الموزع للصمام الدقيق للسيطرة على السوائل
مقدمة الآلة
صمام دوامة أنبوب واحد هو جهاز قياس حجم دقيق ونقل مناسب لمختلف حالات النقل الكمي عالية الدقة.مضخة المسمار مكون واحد يتبنى تصميم هيكل دوامة، مع تصميم المسمار والستاتور الختم الذاتي. يدور المسمار في تجويف الستاتور لتحقيق وظيفة نقل كمية. لن تنتج عملية النقل تأثيرات القطع على الوسيط،ولن يؤثر على خصائص الوسيطفي الوقت نفسه، يمكن كسر بسهولة عن طريق امتصاص العكسية من خلال المحرك، وحل تماما مشكلة قطرات الغراء وسحب أثناء عملية التوزيع.
1نقل السوائل بالتحريك الإيجابي
2محرك خدمة
3الدوار الحلزوني المتحرك مناسب للتطبيقات الصغيرة
4الستاتور لديه مقاومة جيدة للتآكل
5صمامات توزيع خفيفة الوزن لتطبيقات توزيع التطبيقات الصغيرة
6مناسبة للجيل ذو اللزوجة المنخفضة إلى اللزوجة العالية
7. تسليم مستقر ودقة تسليم عالية.
8لا توجد مشاكل في التسرب أو السحب
الستاتور و الدوار لصمامات المسامير
1. يتم تصنيع جوهر الستاتور من مواد مثل FFKM ، FKM ، NBR ، الخ ، والتي هي اختياري. يتم تصنيع غلاف الستاتور من AL 7075 ، وبعد طحن الدوار ،يتم طحن السطح بدقة لتحسين ناعمة السطحبعد طحن الدوامة ، يتم طحن السطح بدقة لتحسين ناعمة السطح العالية. يتم صب جوهر الستاتور وغلاف الستاتور من أجل ضمان دقة تناسب الدوار الستاتور.
2مادة عمود النقل هي SUS304 ، ويتم طحن السطح بشكل دقيق بعد معالجة الدوارة CNC ، مما يحسن من سلاسة السطح العالية (0.40).يتم لف العمود المرن في perfluoroelastomer لضمان أن المسمار لن تختنق بسبب دوران عالية السرعة من قضيب النقل (حتى سرعة أقصاها 2.2 دورات في الثانية)
3مادة المسمار مستوردة من الفولاذ المقاوم للصدأ، ويتم طحن السطح بدقة بواسطة طحن الإعصار قبل طلاء التيتانيوم، مما يحسن من ناعمة السطح ومقاومة الارتداء.المواد السيراميكية متاحة أيضا للاختيار.
4. يشكّل الجمع بين الدوار والستاتور مساحة مغلقة، ويقوم المحرك باستمرار بإخراج جزيئات الغراء عن طريق تدوير الدوار لتشكيل تأثير بصق مستقر.
المواصفات
| المعلم/النموذج | HS-300 | HS-450 | HS-600 | HS-700 |
| الطاقة العابرة لكل دورة | 0.01 مل | 0.05 مل | 0.02 مل | 0.06 مل |
| حجم المظهر | L267MM،φ29MM | L294MM،φ29MM | L322MM،φ33.5MM | L322MM،φ33.5MM |
| الوزن | 425 جرام | 450 جرام | 610 غرام | 610 غرام |
| ضغط الدخول | 0-6بار | 0-6بار | 0-6بار | 0-6بار |
| ضغط الخروج القصوى | 20بار | 20بار | 20بار | 10بار |
| معدل التدفق الحجمي | 0.12-1.48 مل/دقيقة | 0.5-6.0 مل/دقيقة | 1.4،6،0 مل/دقيقة | 5.3-60.0 مل/دقيقة |
| اللزوجة المطبقة | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps | 0-1000,000cps |
| الحد الأدنى للصمغ | 0.001 مل | 0.004 مل | 0.015 مل | 0.060 مل |
| بيئة العمل | 0-40 درجة مئوية | 0-40 درجة مئوية | 0-40 درجة مئوية | 0-40 درجة مئوية |
| خطأ الدقة | ± 1% | ± 1% | ± 1% | ± 1% |
| مادة الستاتور | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش | البرفلور إيثير/الفلور إيلاستومر/القماش |
| مادة الدوار | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك | الفولاذ المقاوم للصدأ / السيراميك |
| منفذ الخروج | أدوات لوير | أدوات لوير | أدوات لوير | أدوات لوير |
| ظروف التشغيل | 10-40 درجة مئوية | 10-40 درجة مئوية | 10-40 درجة مئوية | 10-40 درجة مئوية |
| التكرار | >99% | >99% | >99% | >99% |
| الحجم الأدنى للإبرة | TT25G (ID 0.26، OD 0.51) | TT20G (ID 0.6، OD 0.91) | TT18G (ID 0.84، OD 1.27) | ID 1.0 أو أكثر |
خصائص المنتج ومزاياه
دقة عالية في إعطاء الغراء
اعتمادا على محرك الدفع الخدمي وإطعام عصا المسمار الغريبة ، بحيث يمكن أن يتم إخراج الملصق بشكل مستمر ومستقر.
مجموعة واسعة من لزجة الغراء وحجم البصق
يمكن استخدام تعديل سرعة المحرك وضغط الغاز لتوزيع اللصقات المختلفة وتغيير كمية بصاق اللصق بسرعة.
لا قطرات والسحب من الغراء
المحرك يعكس ويمتص مرة أخرى، ويحل بسهولة مشكلة قطرات السحب من الغراء.
قابلية التكيف الكبيرة للستاتور
الستاتور مقاوم للتآكل المتوسط وله عمر خدمة طويل ، مما يقلل إلى حد كبير من تكلفة المستخدم الكلية للملكية.
القياس الحجمي
النقل الحجمي الحقيقي، ومعدل التدفق لا يتأثر بتغيرات الضغط.
ضغط الخروج العالي
ضغط الخروج من مضخة واحدة ≥ 20بار
مجالات التطبيق
السيارات، الإلكترونيات، الفضاء الجوي، الطاقة المتجددة، صناعة الأغذية، الأدوية، التكنولوجيا الحيوية، الطباعة ثلاثية الأبعاد
