| الاسم التجاري: | HSTECH |
| رقم الطراز: | سم-610 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |

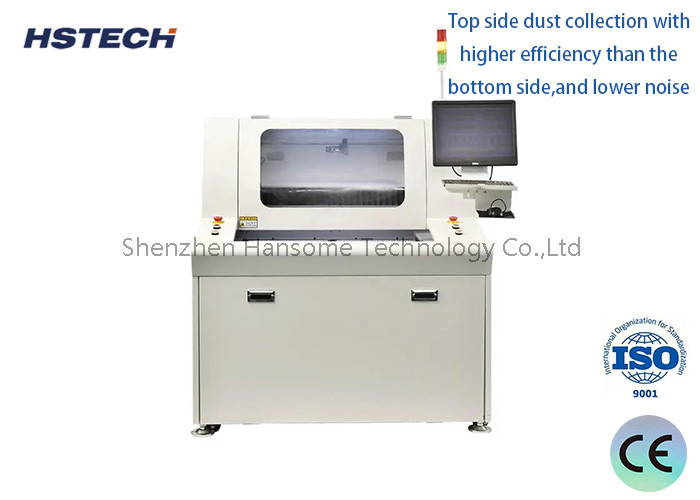

آلة توجيه ثنائي الفينيل متعدد الكلور (PCB) الأوتوماتيكية لتغذية الدرج مع جامع الغبار
الميزات
1، جهاز توجيه ثنائي الفينيل متعدد الكلور (PCB) من النوع الطحن بدقة عالية ونظافة عالية، ومنصة عمل مزدوجة متوازية ومغزل واحد.
2، مساحة صغيرة، تم تصميم منصة نوع الدرج لتجنب تلوث غرفة النظافة.
3، تجميع الغبار من الجانب العلوي بكفاءة أعلى من الجانب السفلي، وضوضاء أقل.
4، تصميم منصة مزدوجة، سهل التشغيل والصيانة.
5، تطبيق لـ 350 * 350 مم pcba، يمكن تخصيص حجم أكبر.
6، الترقية باستخدام الروبوت لتحقيق وظيفة مضمنة. (اختياري)
تخصيص
| نموذج | CM-610 | CM-610max |
| الحد الأقصى لحجم ثنائي الفينيل متعدد الكلور (PCB) | 350x350mm | 450x450mm |
| الحد الأدنى لحجم ثنائي الفينيل متعدد الكلور (PCB) | 5x5mm | |
| سمك ثنائي الفينيل متعدد الكلور (PCB) | 0.4 ~ 6mm | |
| ارتفاع طاولة العمل | 850mm | |
| وضع التحميل | التغذية والإفراج اليدوي | |
| تحديد موضع ثنائي الفينيل متعدد الكلور (PCB) | دبوس مغناطيسي أو أداة | |
| مغزل القطع / السرعة | Sycotec، صنع في ألمانيا، 5000-60000 دورة في الدقيقة | |
| نوع التبريد | نوع التبريد الذاتي | |
| فحص سكين الكسر | نعم | |
| سرعة القطع | 1-100 مم / ثانية | |
| دقة القطع | ±0.05mm | |
| طقم الطحن | φ0.8 ~ φ3.0 دوران يمين، ساق فولاذ التنجستن | |
| تكرار دقة تحديد المواقع | ±0.02mm | |
| سرعة تحريك الإحداثيات | 1000 مم / ثانية | |
| برمجة الإجراء | استيراد أو تحرير رسم GERBER من خلال النظام المرئي | |
| إمداد الهواء | 5-8 كجم / سم ³ | |
| مزود الطاقة | AC380V±5%، 50/60 هرتز، 3 كيلو واط | |
| أبعاد الجهاز | 1250 * 1000 * 1650 مم | 1350 * 1100 * 1650 |
| وزن الجهاز |
حوالي 900 كجم
|
|
أبعاد الجهاز
تفاصيل الجهاز
نظام الرؤية الفائقة (مزود بكاميرا تصوير صناعية ألمانية وعدسة Moritex من العلامة التجارية اليابانية)، وجهاز تجميع الغبار من الجانب العلوي بفرشاة ESD.
نظام قطع متكامل (القطع باستخدام أداة أو دبوس مغناطيسي)، ودبوس دبوس مغناطيسي (تصميم حاصل على براءة اختراع)
نظام قطع موثوق به (استخدام مغزل Sycotec الألماني وعاكس التردد)، نظام إصدار Win7 / Win10 باللغة الإنجليزية.
