| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ARX-811 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

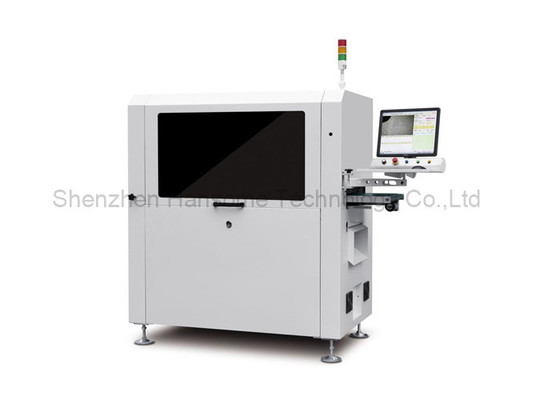

قطع منصة مزدوجة مع الكشف عن سكين مكسور في خط PCBA جهاز توجيه
مقدمة
هذه الآلة هي آلة التوجيه الآلي في خط PCBA، باستخدام شيك طحن فولفستين فولاذية القطع كأداة الرمح، والعمل مع الأجهزة المخصصة لإصلاح PCBA،أيضا تنظيف الغبار مع جمع الغبار بعد قطع، حزام ESD لنقل إلى جهاز أسفل التيار.

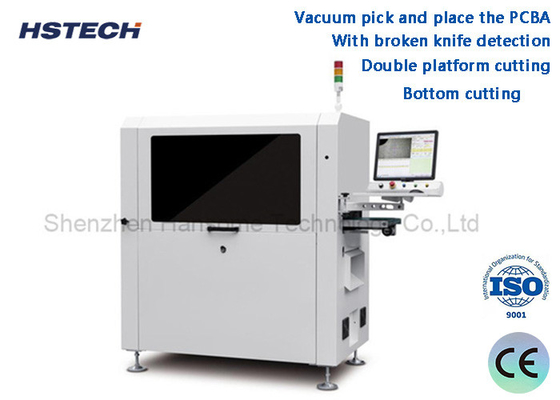

الخصائص
1، الفراغ التقاط ووضع PCBA.
2، قطع القاع.
3، قطع منصة مزدوجة.
4مع الكشف عن سكين مكسور.
5, أوصلي خط الإنتاج الآلي
6، وظيفة إحصاءات SPC وتتطابق مع نظام ERP.
7، يمكن تجهيزها بتغيير الأدوات التلقائي، وظيفة مقاومة للانفجار من المكنسة الكهربائية وظيفة مراقبة حجم الهواء.
| النموذج | ARX-811 | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الحزام الإلكتروني / لوحة التحويل | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
تفاصيل
جمع الغبار في الحجم السفلي
نظام CCD ممتاز مع كاميرا تصوير، عدسة موريتكس وقياس - مستوى مصدر الضوء، لدعم معايرة الآلة،
تعويض وتحديد المواقع، مع استقرار كبير وقدرة مكافحة الاضطرابات.
شاك الشفط الفراغية الشاملة للاختيار والوضع والفراغ والإنتاج.
نظام التفريغ المركب، استخدم حزام ESD المضاد للصدع لنقل المنتج المنفصل على الجانب العلوي، ويتم نقل النفايات على الجانب السفلي، وفقاً لهذا الأسلوب، توفر مساحة كبيرة.
