| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ARM-710 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

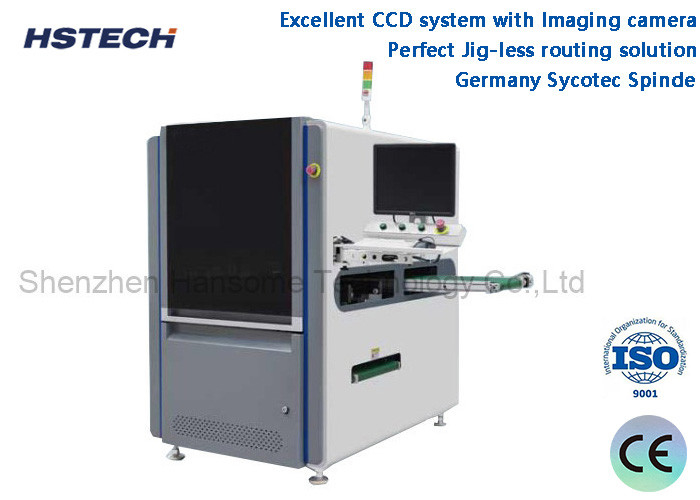

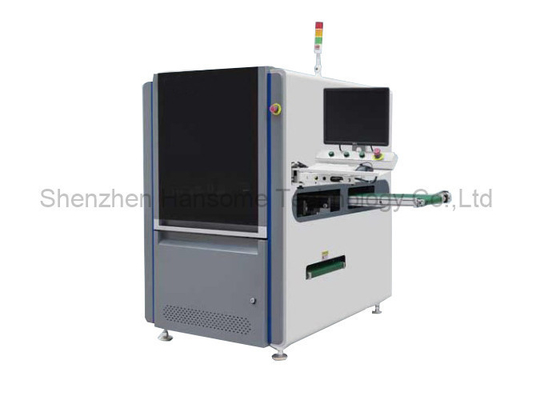

ألمانيا Sycotec Spinde نظام CCD ممتاز مع كاميرا تصوير آلة PCBA Router Inline
مقدمة
هذه الآلة عبارة عن نظام توجيه مضمن أوتوماتيكي بالكامل، مع محمل ومفرغ لخط اختبار ATE، ومغزل عالي السرعة، وقوة إجهاد منخفضة لقطع PCBA وضمان الدقة والنظافة.
الميزات
1، استخدم ألمانيا Sycotec Spinde، بحد أقصى 1000000 دورة في الدقيقة ووظيفة تبديل الأدوات الأوتوماتيكية.
2، فرشاة ESD في الجزء السفلي من PCBA، لها تأثير امتصاص الغبار المثالي.
3، نظام CCD ممتاز مع كاميرا تصوير، عدسة Moritex ومصدر ضوء على مستوى القياس، لدعم معايرة الجهاز والتعويض وتحديد المواقع، مع ثبات كبير وقدرة على مقاومة الاضطرابات.
4، حل توجيه مثالي بدون Jig، يدعم حجم PCB 20*20~350*350 مم، ويمكن لجهاز الالتقاط تحقيق إزالة وتركيب سريع، وموثوقية عالية وتكلفة منخفضة.
5، مستودع أدوات قياسي مع ثلاثة أنواع من أدوات 3.175، كل منها يحتوي على 10 قطع بالداخل. مع نظام تثبيت دقيق ونظام رفع، X1 و Y1 و Z1 لتبديل الأدوات.
6، حل التفريغ 1: سيتم وضع PCBA بعد القطع على حزام ESD، ثم الدخول إلى خط الاختبار أو التجميع. حل التفريغ 2: مع وحدة التفريغ المجمعة، سيضع المشبك صندوق الدرج.
7، يتم تشغيل قاطع الطحن بواسطة مغزل عالي السرعة مع مزايا تقليل قوة القطع، ودقة عالية، وضوضاء منخفضة، ومناسب لجميع أشكال pcba، مثل الدائرية أو الخط المستقيم أو النوع L أو U أو المربعات والأشكال المقوسة.
8، نظام إصدار اللغة الإنجليزية Win7/Win10
| الموديل | ARM-710 | ARM-711 |
| أقصى حجم PCB | 350x350mm | |
| الحد الأدنى لحجم PCB | 50x50mm | |
| سمك PCB | 0.4-6mm | |
| ارتفاع النقل | 900±50mm | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500 مم/ثانية (حد أقصى) قابلة للتعديل | |
| وضع التحميل | سكة توجيه من النوع المقسم | |
| تعديل عرض السكة | تلقائي | |
| واجهة الاتصال | SMEMA | |
| تحديد موضع PCB | تثبيت السكة التوجيهية العلوية والسفلية | |
| نظام الالتقاط | نظام تثبيت دوار 360 درجة، مجموعتان من فوهات الشفط الفراغي؛ 4 مجموعات من وحدات نقل حزام ESD/وحدات إعادة توجيه اللوحة المجمعة على الأكثر | |
| مغزل/سرعة القطع | 100000 دورة في الدقيقة، علامة تجارية ألمانية | 60000 دورة في الدقيقة، علامة تجارية ألمانية |
| تغيير الأدوات الأوتوماتيكي | نعم | لا |
| فحص السكين المكسور | نعم | نعم |
| سرعة الفصل | 1-100 مم/ثانية | |
| دقة القطع | ±0.05mm | |
| طقم الطحن | φ0.8~φ3.0 دوران الجانب الأيمن، ساق فولاذ التنجستن | |
| دقة تحديد المواقع المتكررة | ±0.02mm | |
| سرعة تحريك الإحداثيات | 1000 مم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل حزام ESD / وحدة إعادة توجيه اللوحة المجمعة | |
| جمع النفايات | مخرج عبر المسار | |
| برمجة الإجراءات | استيراد رسم GERBER / برنامج التحرير من خلال النظام المرئي | |
| إمداد الهواء | 5-8 كجم/سم³ | |
| مزود الطاقة | AC380V، 50/60 هرتز، 3 كيلو واط | |
| حجم الجهاز | 1000x1300x1600 مم | |
| الوزن | تقريبًا. 1000 كجم | |
حجم الجهاز
التفاصيل
1، تغيير أداة القطع الأوتوماتيكي
2، كشف السكين المكسور
3، وضع الإنتاج التلقائي
4، وظيفة إحصائيات SPC ومطابقة نظام تخطيط موارد المؤسسات (ERP)
5، اختياري لجامع الغبار الفراغي المقاوم للانفجار ومراقب حجم الهواء
نظام توجيه PCBA مثالي بدون Jig لتثبيت اللوحة، يدعم حجم PCB 20x20~350x350 مم، ويمكن لجهاز الالتقاط تحقيق إزالة وتركيب سريع، وموثوقية عالية وتكلفة منخفضة.
تفريغ مضمن لحزام ESD
حل التفريغ 1: سيتم وضع PCBA بعد الفصل على حزام ESD، ثم الدخول إلى خط الاختبار/التجميع.
حل التفريغ 2: مع وحدة التفريغ المجمعة ARM710-1، سيضع المشبك في صندوق الدرج الخاص بـ ARM710.
