| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

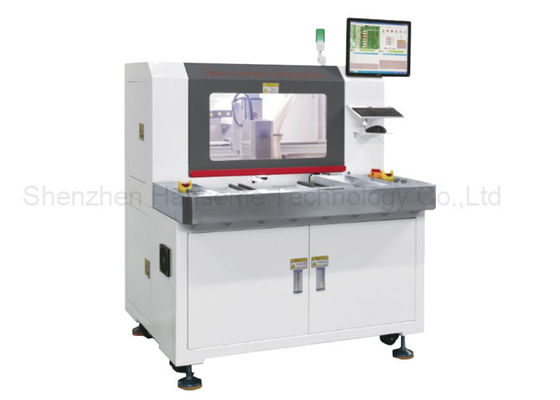

4 AIXs غير متصل بالإنترنت منصة Windows نظام التحكم في نظام جهاز التوجيه PCB
مقدمة الآلة
هذه الآلة RM-F550 هي آلة توجيه جديدة متطورة. يتم استخدامه لإثارة تجميعات لوحة الدوائر المطبوعة بالكامل (PCBA) في لوحات PCBA الفردية. يتبنى الجهاز منصة مستقرة للغاية لضمان دقة العمل ، يبلغ حجم منصة العمل 300*350 مم.
يحتوي على خيار منصة أكبر في 400*600m.
الميزات الرئيسية
1 ، توفر للعملاء معدات صناعية عالية الأداء ، عالية الاستقرار ، باستخدام دليل خطي عالي الدقة ، بطاقة تحكم ، ومحرك مؤازر.
2 ، 4 محور التحكم في حركة Motion Basen على CCD Vicual AliGement عالية الدقة ، استخدم منصة مزدوجة لجعل الإنتاج أكثر كفاءة.
3 ، مغزل توجيه العلامة التجارية في ألمانيا ، السرعة بسرعة 40000 ~ 60000 دورة في الدقيقة.
4 ، دليل العلامة التجارية Taiwan Hiwin ، تأكد من دقة النظام المتحرك وسلس.
5 ، مراقبة الأدوات حياة. بعد أن يقطع القاطع مسافة معينة ، سيرتفع وتسقط تلقائيًا إلى موضع شفرة أخرى غير مقطوعة.
6 ، مناسبة لخط مستقيم ، قوس ، ولوحات متصلة دائرية.
7 ، يتم وضع الركيزة ثنائي الفينيل متعدد الكلور بواسطة معالجة انزلاق مستمرة على مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
sepcfication
| نموذج | RM-F328 | ||
| بناء | مغزل واحد ، منصة مزدوجة | ||
| طول القطع الكفاءة | 300*350mm | ||
| أنواع القطع | خط مستقيم ، قوس ، دائري | ||
| سرعة الحركة | محور x/y 1000 مم/ثانية ، محور z 500 مم/ثانية | ||
| طريقة جمع الغبار | المجموعة العلوية | ||
| مغزل | 40000 ~ 60000 دورة في الدقيقة | ||
| توجيه المغزل | MAX60000RPM | ||
| سرعة قطع | 1-100mm/s تعديل | ||
| دقة قطع | ± 0.03mm | ||
| كرر الدقة | ± 0.01mm | ||
| برمجة | CCD الملونة | ||
| الاتصال الخارجي | USB | ||
| طقم جهاز التوجيه | قاطع الطحن ، φ0.8 ~ φ3.0 الدوران الأيسر ، الصلب التنغستن شانك | ||
| مزود الطاقة | 380 فولت | ||
| طاقة الآلة | 2000W | ||
| حجم جامع الغبار | 600*470*730mm | ||
| قوة جامع الغبار | 2.2 كيلو وات ، 380 فولت | ||
| ضغط هواء جامع الغبار | 4-6 كجم/سم مكعب | ||
| باب الأمن | الباب اليدوي | ||
| خطأ في إنذار الخطأ | نعم | ||
| طريقة البرنامج | البرمجة الذاتية ، والكاميرا التي تسيطر عليها لوحة المفاتيح و Mouser | ||
تفاصيل الجهاز
