| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F328 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

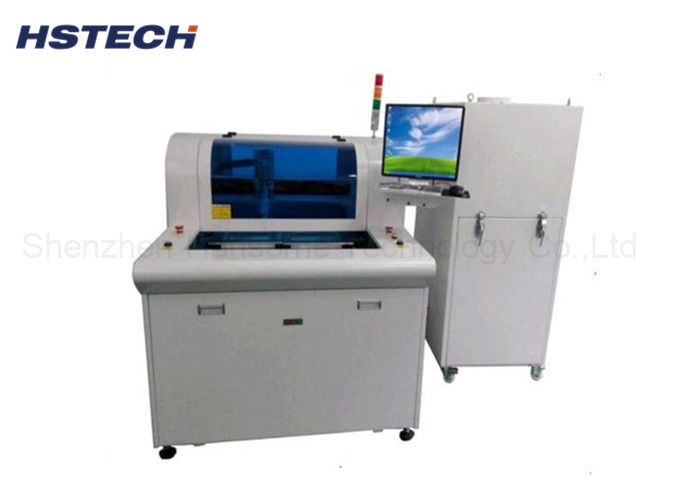

مجموعة توجيه قاطع الطحن بمنصة مزدوجة وجهاز تجميع الغبار لجهاز توجيه لوحة الدوائر المطبوعة
مقدمة عن الجهاز
يعتمد هذا الجهاز قاطع طحن لتقسيم لوحة دوائر مطبوعة متعددة الاتصال وفقًا لمسار مُعد مسبقًا على سرعة تشغيل عالية. يحل محل عيوب القطع اليدوي أو القطع على شكل حرف V أو القطع بالدفع، ويحسن جودة المنتج ويقلل من معدل الخردة. يعتمد هذا الجهاز واجهة مستخدم WindowsXP، وتصميم واجهة بسيط وسهل الاستخدام، ونظام تصحيح مسار القطع التلقائي، وبرنامج CCD عالي البكسل، وإنتاج البرنامج، وبرنامج الكتلة، وتحرير وتعديل البرنامج أحادي الخطوة، وجهاز تحميل وتفريغ لوحة الدوائر المطبوعة لمنصتين تعملان بشكل تفاعلي يمكن أن يقلل بشكل فعال من وقت انتظار الجهاز، وبالتالي تحقيق كفاءة الإنتاج المثالية.
الميزات الرئيسية
1، مزود بعدسة تكبير CCD عالية البكسل، ووظائف مساعدة لتعليم وتحرير البرنامج، وتحسين الدقة والدقة، وصور بدقة أعلى.
2، نظام تحديد وتصحيح نقطة MARK التلقائي. يحتوي مسار الحركة على عرض في الوقت الفعلي وتتبع جهاز التوجيه المحاكي. العرض واضح في لمحة. تتمتع وظيفة تصحيح المحاذاة التلقائية بدقة قطع أعلى. طالما أن لوحة الدوائر المطبوعة منحرفة في حدود 3 مم، يمكن لرؤية الجهاز إجراء التوجيه التلقائي. يخفف المعايرة متطلبات الدقة للمشغل عند وضع اللوحة ويحسن بشكل كبير كفاءة العمل.
3، نسخ جداول العمل اليسرى واليمنى للبرنامج، ونسخ الكتلة، والعرض، ونسخ لوحة الاتصال متعددة الزوايا، ووظيفة تعديل التتبع أحادي الخطوة، ووظيفة تعديل تحرير الكتلة تبسط بدقة وقت إنتاج البرنامج وتحسن كفاءة التحرير.
4، يتمتع جهاز تجميع الغبار المصنوع من مروحة مستوردة عالية الطاقة وجهاز إزالة الكهرباء الساكنة عالي الجهد بقوة 10 فولت بتأثير شفط مثالي أكثر وضوضاء أقل.
5، مراقبة عمر الأداة. بعد أن يقطع القاطع مسافة معينة، سيرتفع وينخفض تلقائيًا إلى موضع شفرة أخرى غير مقطوعة. يمكن ضبط مسافة التوقف والنزول والتردد وفقًا لطول الشفرة لإطالة عمر القاطع.
6، تصميم الباب الأمان الشفاف يجعل العملية واضحة في لمحة. هناك طريقتان لفتح الباب: إيقاف الطوارئ و 50٪ تباطؤ للعملاء المختلفين للاختيار من بينها. إيقاف الطوارئ لمنع الحوادث أثناء المعالجة وتوفير بيئة تشغيل فحص آمنة. يهدف التباطؤ بنسبة 50٪ إلى تسهيل قيام المبرمج بمراقبة عملية التشغيل عند الانتهاء من البرنامج.
7، يتم وضع ركيزة لوحة الدوائر المطبوعة عن طريق معالجة انزلاقية مستمرة على مرحلتين لتقليل وقت الانتظار وزيادة الإنتاج.
المواصفات
| الموديل | RM-F328 | ||
| الهيكل | عمود دوران واحد، منصة مزدوجة | ||
| حجم الجهاز (مم) | 1220*1400*1300 مم (الطول*العرض*الارتفاع) | ||
| الوزن الإجمالي | 750 كجم | ||
| حجم مجمع الغبار (مم) | 780*650*1600 مم | ||
| طريقة تجميع الغبار | تجميع سفلي | ||
| حجم منصة العمل | 350*650 مم | ||
| تحديد موضع لوحة الدوائر المطبوعة | التركيبات، دبوس وظيفي | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي الأطوار | ||
| عمود دوران التوجيه | Max60000rpm | ||
| سرعة القطع | 1-100 مم/ثانية | ||
| دقة القطع | ±0.05 مم | ||
| دقة التكرار | ±0.02 مم | ||
| سرعة حركة المحور | 800 مم/ثانية | ||
| نظام المحور Z | محرك لولبي، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قاطع طحن، φ0.8~φ3.0 دوران يسار، ساق فولاذ التنجستن | ||
| التحكم في عمر الأداة | التحكم في برنامج البرنامج | ||
| مجمع الغبار | 2.2 كيلو واط، 380 فولت | ||
| ضغط هواء مجمع الغبار | 4-6 كجم/سم³ | ||
| البرمجة | البرمجة عبر الإنترنت | ||
| وظيفة التحرير | خط مستقيم، خط منحني، دائرة، قوس | ||
| باب الأمان | باب يدوي | ||
| إنذار الخطأ | نعم | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم فيها عن طريق لوحة المفاتيح والفأرة | ||
مواصفات مجمع الغبار
| الحجم | 780*650*1600 مم |
| الطاقة | 2.2 كيلو واط، 3 حصان، تيار متردد 380 فولت |
| الضوضاء | <200 ديسيبل |
| حجم الهواء الداخل/الخارج | 6 بوصة/8 بوصة |
| سلك الطاقة | 5*2.5² |
| الفلتر | 16 قطعة |

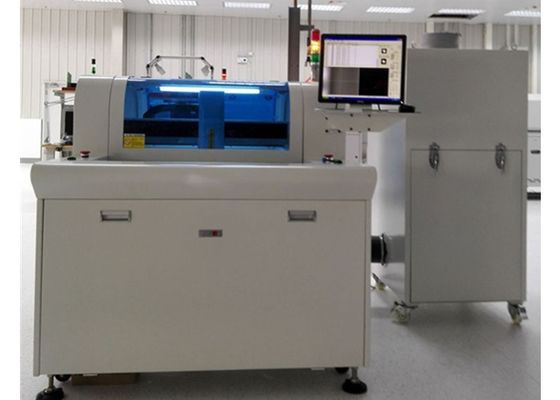

تفاصيل الجهاز
