| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F318 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |
آلة توجيه لوحات الدوائر المطبوعة الأوتوماتيكية ذات القضمة الصغيرة ذات المنصة الواحدة
مقدمة عن الآلة
آلة توجيه لوحات الدوائر المطبوعة الأوتوماتيكية ذات المنصة الواحدة هذه هي آلة توجيه لوحات الدوائر المطبوعة فعالة من حيث التكلفة، صغيرة الحجم، وتوفر مساحة كبيرة، ومناسبة للمصانع الصغيرة.
تحتوي هذه الآلة على جميع الوظائف، وهي مجهزة أيضًا بجمع الغبار.
مبدأ العمل
استخدم الكمبيوتر للبرمجة، ويعمل قاطع الطحن عالي السرعة وفقًا للبرامج.
المزايا مقارنة بفاصل لوحات الدوائر المطبوعة التقليدي
1، حماية جيدة للوحات الدوائر المطبوعة، وتجنب كسر القصدير وتلف المكونات الناتج عن الانحناء اليدوي.
2، إجهاد منخفض للغاية، يتجنب الإجهاد الناتج ميكانيكيًا عن طريق استخدام اللكم أو الانحناء.
3، مناسبة لقطع جميع أنواع لوحات الدوائر المطبوعة المنحنية.
الميزات الرئيسية
1، مغزل توجيه عالي السرعة بحد أقصى 40000 دورة في الدقيقة.
2، لوحة تحكم اختيار لغة التشغيل الصينية والإنجليزية.
3، تشغيل Windows، تحديد الموقع يدويًا أو استيراد الملفات.
4، كشف CCD.
5، بما في ذلك جامع الغبار الخارجي.
6، مناسبة لفصل جميع أنواع لوحات الدوائر المطبوعة المنحنية.
المواصفات
| الموديل | RM-F318 | ||
| الهيكل | مغزل واحد، منصة واحدة | ||
| حجم الآلة (مم) | 740*835*1240 مم | ||
| الوزن الإجمالي | 550 كجم | ||
| حجم جامع الغبار (مم) | 700*600*1200 مم | ||
| طريقة جمع الغبار | الجمع السفلي | ||
| حجم منصة العمل | 350*400 مم | ||
| تحديد موضع لوحة الدوائر المطبوعة | التركيبات، الكشتبانات الوظيفية | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي الأطوار | ||
| مغزل التوجيه | بحد أقصى 40000 دورة في الدقيقة | ||
| سرعة القطع | 1-100 مم/ثانية | ||
| دقة القطع | ±0.05 مم | ||
| دقة التكرار | ±0.02 مم | ||
| سرعة تحرك المحور | 800 مم/ثانية | ||
| نظام المحور Z | محرك لولبي، دليل مزدوج | ||
| طقم التوجيه | قاطع الطحن، φ0.8~φ3.0 دوران يسار، ساق فولاذ التنجستن | ||
| التحكم في عمر الأداة | التحكم في برنامج البرنامج | ||
| جامع الغبار | 2.2 كيلو واط، 380 فولت | ||
| ضغط هواء جامع الغبار | 4-6 كجم/سم³ | ||
| البرمجة | البرمجة عبر الإنترنت | ||
| وظيفة التحرير | خط مستقيم، خط منحني، دائرة، قوس | ||
| باب الأمان | باب يدوي | ||
| إنذار الخطأ | نعم | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم فيها عن طريق لوحة المفاتيح والفأرة | ||
مواصفات جامع الغبار
| الحجم | 700*600*1200 مم |
| الطاقة | 2.2 كيلو واط، 3 حصان، تيار متردد 380 فولت |
| الضوضاء | <200 ديسيبل |
| حجم الدخول/الخروج للهواء | 6 بوصة/8 بوصة |
| سلك الطاقة | 5*2.5² |
| الفلتر | 16 قطعة |

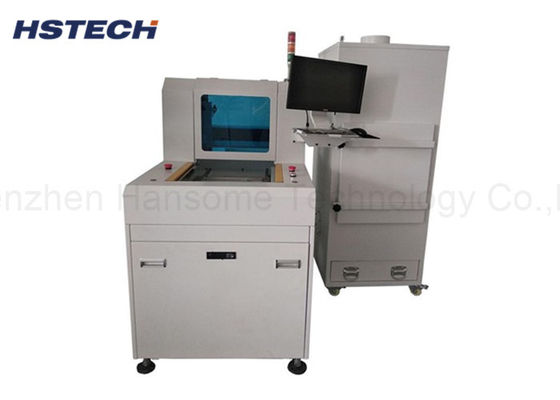

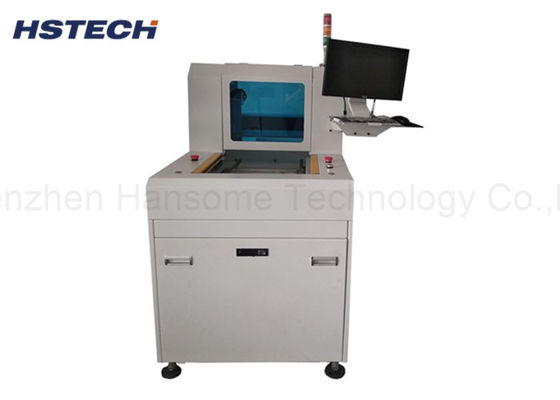

تفاصيل الآلة
