| الاسم التجاري: | HSTECH |
| رقم الطراز: | آركس-811 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |

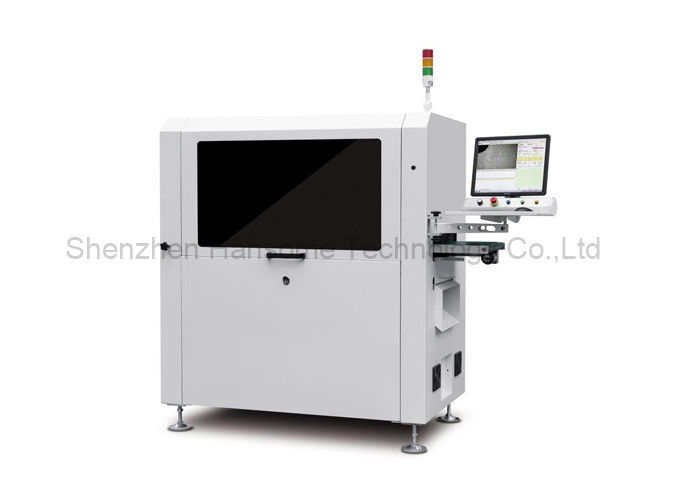

ألمانيا آلة التوجيه لـ Spindle Vacuum Pick PCB Depaneling مع جمع الغبار
مقدمة
هذه الآلة هي آلة التوجيه الآلي في خط PCBA، باستخدام شيك طحن فولفستين فولاذية القطع كأداة الرمح، والعمل مع الأجهزة المخصصة لإصلاح PCBA،أيضا تنظيف الغبار مع جمع الغبار بعد قطع، حزام ESD لنقل إلى جهاز أسفل التيار.
الخصائص
1، الفراغ التقاط ووضع PCBA.
2، قطع القاع.
3، قطع منصة مزدوجة.
4مع الكشف عن سكين مكسور.
5, أوصلي خط الإنتاج الآلي
6، وظيفة إحصاءات SPC وتتطابق مع نظام ERP.
7يمكن تجهيزها مع تغيير الأدوات التلقائية، وظيفة مقاومة للانفجار من المكنسة الكهربائية وحجم الهواء
وظيفة المراقبة
المواصفات
| النموذج | ARX-811 | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الحزام الإلكتروني / لوحة التحويل | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن |
حوالي 800 كجم
|
|

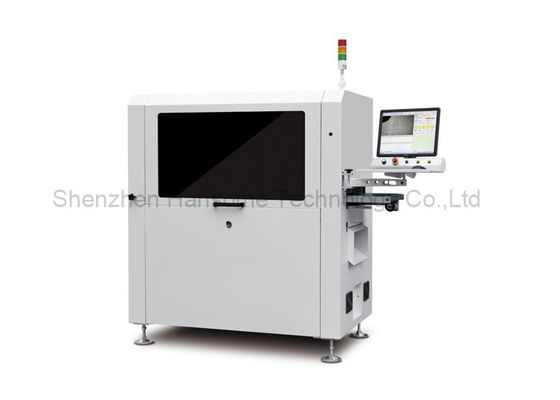

حجم الجهاز
تفاصيل
جمع الغبار في الحجم السفلي
نظام CCD ممتاز مع كاميرا تصوير، عدسة موريتكس وقياس - مستوى مصدر الضوء، لدعم معايرة الآلة،
تعويض وتحديد المواقع، مع استقرار كبير وقدرة مكافحة الاضطرابات.
شاك الشفط الفراغية الشاملة للاختيار والوضع والفراغ والإنتاج.
نظام التفريغ المركب، استخدم حزام ESD المضاد للصدع لنقل المنتج المنفصل على الجانب العلوي، ويتم نقل النفايات على الجانب السفلي، وفقاً لهذا الأسلوب، توفر مساحة كبيرة.
