| الاسم التجاري: | HSTECH |
| رقم الطراز: | RM-288 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | د / ف، / تي تي، ويسترن يونيون، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

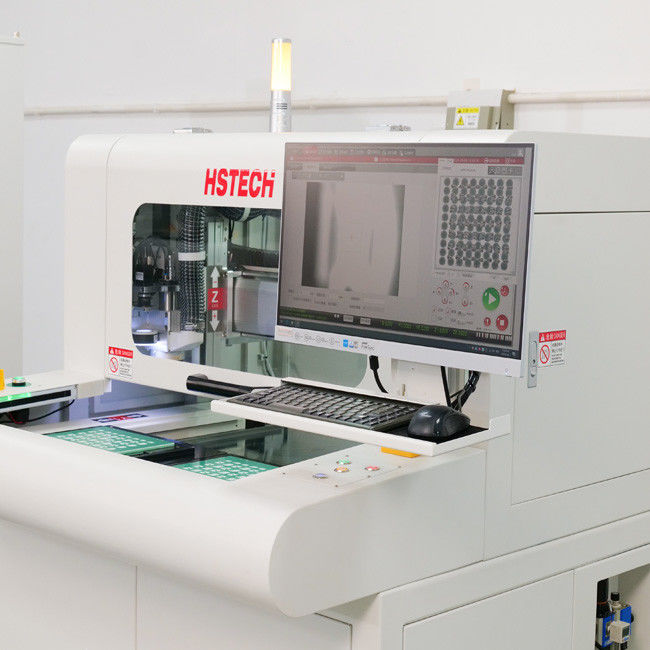

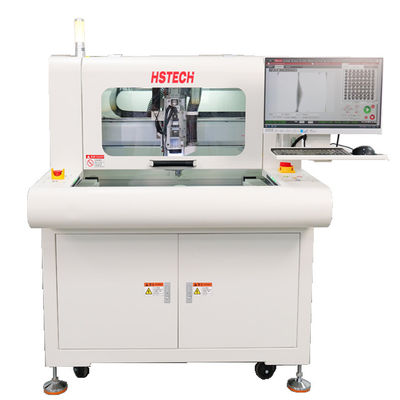

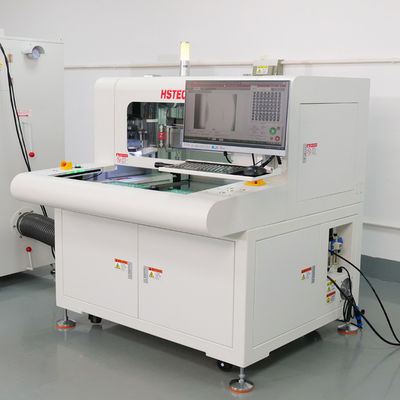

آلة تحرير لوحات الـ " بي سي بي بي " / جهاز توجيه الـ " بي سي بي بي " الآلي بـ 60000 دورة في الدقيقة
قطعة طحن آلة روتر التلقائية ، تسمى أيضًا آلة قطع PCBA التلقائية ، مع مجموعة طحن تجفيف المسامير عالية السرعة لقطع pcba ذو الكثافة العالية وغيرها من مواد الركيزة.
السمات الرئيسية
1التحكم الكهربائي، لا يوجد مصدر هواء
2، استقرار عال، صيانة سهلة.
3، عملية بسيطة، وقتاً قصيراً للتغيير.
4تصميم لوحة PCBA صغيرة ومتوسطة الحجم.
التطهير
| النموذج | RTالمنطقة | RTالمنطقة | RT3103 |
| الهيكل | عجلة واحدة، منصات عمل مزدوجة | فولاذ مزدوج، منصات عمل مزدوجة | |
| حجم الجهاز ((ملم) | 1000*1200*1550 | 1200*1400*1550 | |
| الوزن الإجمالي | 700 كجم | 900 كجم | |
| حجم جهاز جمع الغبار ((ملم) | 625*600*1600 | ||
| طريقة جمع الغبار | مجموعة الأسفل | ||
| حجم منصة العمل | 300*400ملم | 410*510ملم | |
| نوع القيادة على المنصة | منصة دوارية مزدوجة، مقص الدقة مع عاكس محرك ثلاثي المراحل | ||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | ||
| محور التوجيه | 5000~50000 دورة في الدقيقة، التبريد التلقائي | 5000~60000 دورة في الدقيقة، التبريد التلقائي | |
| سرعة القطع | 1-100mm/s | ||
| دقة القطع | ± 0.05 ملم | ||
| دقة التكرار | ± 0.02 ملم | ||
| سرعة تحرك المحور | 800 ملم/ثانية | ||
| نظام المحور Z | مدفوع بالموصلات، دليل مزدوج | ||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | ||
| مراقبة عمر الأداة | تحكم البرنامج | ||
| وظيفة حماية نشطة | الستار الخفيف | ||
| باب أمن | باب يدوي | ||
| إنذار الخطأ | نعم.. | ||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | ||
مقاس الجهاز
جهاز جمع الغبار الفراغ الصامت للغاية
| الجهد | 380 فولت / 50 هرتز |
| القوة | 2.2 كيلوواط |
| ضغط الهواء | 1500Pa |
| حركة الهواء القصوى | 2800 متر3/ساعة |
| الضوضاء | < 77 ديسيبل |
| مدخل الهواء | φ125mm |
| كفاءة المرشح | 99٪ |
| المواد | مقاومة للمياه والزيت |
| تصنيف المرشح | 3-5μm |
| كمية | قطعة واحدة |
| نوع المرشح | تصفية الضغط السلبية |
| وضع خال من الغبار | التشويش اليدوي |
| سعة حاوية الغبار | 12 لتر |
| البعد | 625x600x1160ملم |
تفاصيل الآلة
High Speed Sycotec ألمانيا العلامة التجارية Spindle
نظام تشغيل Windows7/10 الإصدار الإنجليزي، بسيط للتحسين والتشغيل
نظام الرؤية الفائقة
مع كاميرا CCD عالية السرعة تسمح للمستخدم بتحرير مسار القطع بسهولة مع ميزة المعايرة التلقائية مما يؤدي إلى عملية قطع دقيقة للغاية.
نظام الحركة
يتم تصنيع محور X، Y و Z من المسمار الموجه بالكرات الدقيق للدرجة الصلبة ويتم تشغيله بواسطة محرك AC servo ، لتحقيق أداء حركة جيد ومستقر ،مع تردد يصل إلى 1K Hz وقت استجابة عالية السرعة ومرشحات تخفيف الصدمات ذاتية الاستقبال.
مجموعة الموجات المعلقة المبتكرة
تصميم عمود القيادة الموجود في الوسط ، والعبيد على جانبي ، والتي تضمن الاستقرار والدقة ، يؤدي إلى هيكل متناغم وحجم مضغوط.(50٪ أقل من المعيار الصناعي).
هيكل مقاعد العمل الدوارة
يتم تشغيل تصميم مكتب العمل بواسطة قسم عال من عزم الدفع ((180 درجة) ، ويوفر دقة واستقرار أكبر من أجهزة العمل التي تعمل بالأسطوانات.هذا التصميم المبتكر للمنضدة الدوارة يسمح أيضا بالعمل في وقت واحد من خوارزميات القطع المختلفة على كل من A و Bوبالتالي تقليل القدرة العاطلة للتحول وتعظيم الإنتاجية.
إدارة الشفرة
السماح بإعداد شفرة القطع من خلال مراحل يقلل كثيرا من تكلفة المواد الاستهلاكية.
طاحونة جميلة
يتم تشغيل القطع الطحن بواسطة محور عالية السرعة مع مزايا انخفاض قوة القطع، ودقة عالية، ضوضاء منخفضة ومناسبة لجميع شرائح الكربون المنحنية، مثل الدائرة، خط مستقيم،L أو U نوع،المربعات وأشكال القوس.
نظام تشخيص للشفاء الذاتي
يسمح نظام التشخيص الذاتي بسهولة استكشاف الأخطاء أثناء الإنتاج ويقلل من وقت التوقف.
