شاشة لمس USB RF TCK Series Thermal Profiler لاختبار ملف لحام لوحة الدوائر المطبوعة لتجميع الإلكترونيات

جهاز قياس الحرارة TCK Series بشاشة تعمل باللمس و USB و RF لفرن اللحام بالانصهار واختبار منحنى درجة الحرارة لتجميع الإلكترونيات ثنائي الفينيل متعدد الطبقات

مقدمة المنتج

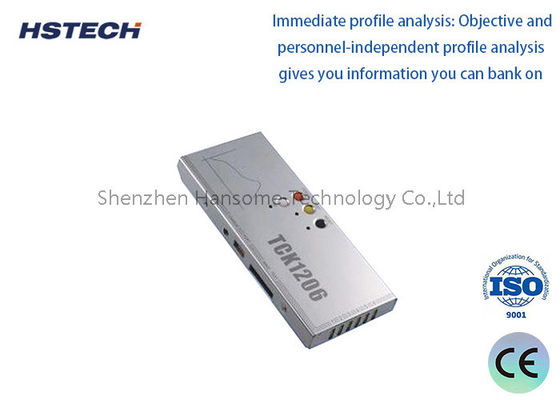

جهاز قياس الحرارة TCK Series هو معدات احترافية لقياس منحنى درجة الحرارة مصممة لإنتاج SMT وتجميع الإلكترونيات. مزود بشاشة تعمل باللمس، يدعم نقل البيانات عبر USB و RF لاسلكيًا. يسجل جهاز قياس الحرارة هذا بدقة منحنى درجة الحرارة في الوقت الفعلي أثناء مرور المنتجات عبر فرن الانصهار. يلتقط بيانات منحنى الحرارة الكاملة لعملية اللحام بالانصهار. يمكن للمشغلين التحقق من معلمات درجة الحرارة مباشرة على الشاشة التي تعمل باللمس أو تصدير بيانات الاختبار لمزيد من التحليل. يساعد المهندسين على التحقق من أداء فرن الانصهار وتحسين منحنى اللحام وتجنب وصلات اللحام المعيبة أثناء إنتاج تجميع ثنائي الفينيل متعدد الطبقات.

التكوين القياسي

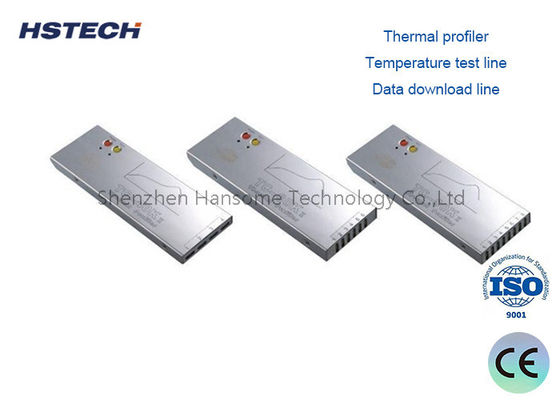

1. جهاز قياس الحرارة
2. صندوق العزل
3. خط اختبار درجة الحرارة
4. خط تنزيل البيانات
5. شاحن
6. شريط لاصق عالي الحرارة
7. قرص برنامج
8. مفك براغي "+"
9. ملقط
10. قفازات معزولة
11. سلك لحام
12. مقص
13. صندوق الجهاز
14. دليل المستخدم
15. شهادة القبول
16. جهاز إرسال واستقبال RF (اختر التكوين)
17. نظام اختبار الموجة (اختر التكوين)

المواصفات الفنية الرئيسية

1. مزدوج حراري: مزدوج حراري من النوع K
2. فاصل أخذ العينات: 0.05 ثانية --- 600 ثانية يتم ضبطه بواسطة البرنامج
3. بيانات التسجيل: 80000 نقطة/قناة، يمكن تسجيل 20 مجموعة من المنحنيات
4. الدقة: 0.1 درجة مئوية
5. نطاق قياس درجة الحرارة: 0-1000 درجة مئوية
6. دقة قياس درجة الحرارة: ± 1.0 درجة مئوية
7. إجمالي الطاقة: ≤ 120 ميلي واط
8. جهد التشغيل: 3.6 فولت تيار مستمر، بطارية قابلة لإعادة الشحن
9. الأبعاد: 195 (طول) × 82 (عرض) × 21 (ارتفاع) مم 195 (طول) × 103 (عرض) × 21 (ارتفاع) مم
10. صندوق العزل: 245 (طول) × 100 (عرض) × 30 (ارتفاع) مم
11. وضع البدء: يدوي، وقت محدد أو درجة حرارة محددة
12. وضع التسجيل: مراقبة/تسجيل
13. وضع الاتصال: USB/RF
14. إصدار البرنامج: Profilermanager 2.0

مدير مكتبة المنتجات

مدير مكتبة الأجهزة

مدير مكتبة اللحام

مدير مكتبة الوصفات

تحليل البيانات

PWI

درجة الحرارة القصوى، عدد مرات تجاوز درجة الحرارة

عدد المرات بين درجة الحرارة (الانصهار)

ميل درجة الحرارة (الانصهار)

ميل الأوقات (الموجة)

سيناريوهات تطبيق متعددة الاستخدامات

جهاز قياس الحرارة TCK Series قابل للتكيف بدرجة عالية، ويؤدي أدوارًا حاسمة عبر مجموعة واسعة من الصناعات التحويلية:

• تجميع الإلكترونيات SMT/DIP: ضروري لتحسين منحنيات درجة حرارة فرن الانصهار واللحام بالموجة لمنع عيوب مثل وصلات اللحام الباردة أو الصدمة الحرارية للمكونات.
• طلاء السيارات والأجهزة: تتبع دقيق لدرجة الحرارة لعمليات طلاء المسحوق، والطلاء غير اللاصق، ومعالجة طلاء السيارات.
• تصنيع الطاقة الشمسية والزجاج: مراقبة المنحنيات الحرارية لعمليات تصفيح الألواح الشمسية، وتقسية الزجاج، والتلدين.
• المعالجة الصناعية والمعالجة الحرارية: قياس دقيق لمنحنيات المعالجة لراتنجات الإيبوكسي، وخبز طلاء الأشعة فوق البنفسجية، وتلبيد المينا، والمعالجة الحرارية لسبائك الألومنيوم.

لماذا تختار جهاز قياس الحرارة TCK Series الخاص بنا؟

نحن نتفهم أن قياس الحرارة هو العمود الفقري لمراقبة جودة العمليات. يتميز جهاز TCK Series بالجمع بين المتانة الصناعية وتحليلات البرامج المتطورة. على عكس مسجلات البيانات الأساسية، يساعدك جهاز قياس الحرارة الخاص بنا بنشاط على تحسين عمليتك من خلال توفير رؤى قابلة للتنفيذ من خلال مقاييس PWI وتعديلات المنحنى المحاكاة. بفضل تصميم استهلاك الطاقة المنخفض، والبطارية القابلة لإعادة الشحن طويلة الأمد، ومجموعة الملحقات الشاملة (بما في ذلك شريط درجة الحرارة العالية، والملقط، والقفازات المعزولة)، تم تصميم TCK Series لزيادة كفاءة التشغيل وتقليل تباين العمليات.

هل أنت مستعد لإتقان عمليتك الحرارية؟

لا تدع اختلافات درجة الحرارة تعرض جودة منتجك أو إنتاجيتك للخطر. قم بالترقية إلى الدقة والذكاء لجهاز قياس الحرارة TCK Series. اتصل بنا اليوم للحصول على عرض أسعار مخصص، أو عروض توضيحية للبرامج، أو لمناقشة متطلبات القياس الحراري الخاصة بك. دع فريق الهندسة لدينا يساعدك في تحقيق المنحنى الحراري المثالي لخط الإنتاج الخاص بك.
