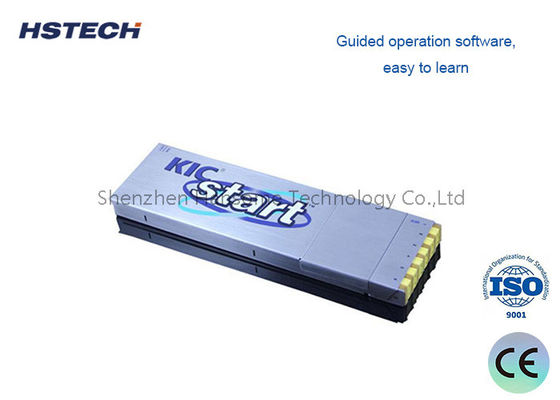

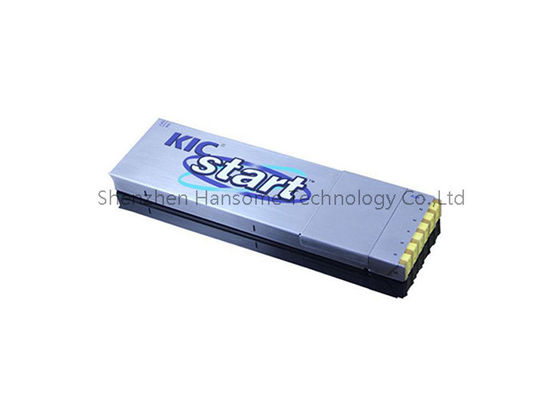

جهاز قياس الحرارة السطحية TCK Series SMT مع جهاز إرسال واستقبال لاسلكي بدقة 0.1 درجة مئوية وشريط لاصق عالي الحرارة

TCK Series Thermal Profiler هو جهاز تحديد درجات الحرارة ذو الدقة العالية المصمم خصيصًا لفرن SMT reflow ومراقبة العمليات الحرارية الصناعية.كمعدات أساسية لتحديد الملفات الحرارية للتصنيع الإلكتروني، هذا الجهاز يقدم دعمًا لجمع درجات الحرارة المتزامن متعدد القنوات، مع 80000 نقطة بيانات لكل قناة وارتفاع درجة حرارة 0.1 °C.ضمان تسجيل كامل ودقيق لكامل منحنى درجة حرارة التدفئة والتبريد في دفعات الإنتاج.

مجهزة بوحدة استقبال RF المدمجة ، يدرك الملف الوصفي الحراري لفرن إعادة التدفق نقل البيانات اللاسلكي المستقر ، يدعم عرض البيانات في الوقت الحقيقي وتخزين البيانات خارج الإنترنت.متطابقة مع شريط لاصق ذو درجة حرارة عالية، يمكن أن تثبت الحرارة على ألواح PCB وقطع العمل ، وتتكيف مع البيئات الصناعية عالية درجة الحرارة دون سقوط أو الفشل. قابلة للتطبيق على نطاق واسع للكشف عن درجة الحرارة اليومية ،معايرة العملية وتحسين جودة معدات المعالجة الحرارية المختلفة، وهي أداة اختبار دقة أساسية لخطوط إنتاج SMT القياسية.

1. جهاز تحليل الحرارة
2. صندوق العزل
3. خط اختبار درجة الحرارة
4. خط تحميل البيانات
5. شاحن
6. شريط لاصق عالي الدرجة
7. أجهزة البرمجيات
8. عازلة المسامير
9. البنسة
10. قفازات معزولة
11. أسلاك اللحام
12. مقصات
13. صندوق أدوات
14. دليل المستخدم
15. شهادة القبول
16. جهاز استقبال الراديو الراديوي (اختيار التكوين)
17. نظام اختبار الموجات (اختر التكوين)

1. الحرارة: الحرارة من النوع K
2. فترة أخذ العينات:0.05 ثانية - - 600 ثانية
3. سجل البيانات:80000 نقطة/قناة، يمكن تسجيل 20 مجموعة من الملفات الشخصية
4. الدقة: 0.1°C
5. نطاق قياس درجة الحرارة: 0~1000°C
6. دقة قياس درجة الحرارة: ±1.0°C
7. الطاقة الإجمالية: ≤120mW
8. الجهد التشغيلي3.6VDC، بطارية قابلة لإعادة الشحن
9. الأبعاد: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. مربع العزل:245 ((L) × 100 ((W) × 30 ((H) mm
11. وضع بدء التشغيل: يدوي، وقت محدد أو درجة حرارة محددة
12. وضع التسجيل: الشاشة/التسجيل
13. وضع الاتصال:USB/RF
14. إصدار البرنامج:Profilermanager 2.0

• PWI
• درجة الحرارة القصوى، أوقات الإفراط في الحرارة
• الأوقات بين Temp ((Reflow)
• منحدر بين Temp ((Reflow)
• منحدر بين الموجات

• التحقق من صحة عملية تدفق SMT:تحديد وتحقق من المعلمات المثلى لامتصاص، الذروة، وTAL (الوقت فوق السائل) لإدخال منتجات جديدة (NPI).
• الموجة واللحام الانتقائي:مراقبة منحدرات التسخين المسبق ودرجات حرارة وعاء اللحام لمنع المفاصل الباردة أو تحلل PCB.
• عمليات التشديد والربط:أفران التجفيف فوق البنفسجية / الحرارية للتطبيقات تحت التعبئة والطلاء التوافقي والتوصيل اللاصق.
• الالكترونيات السيارات والفضاء:إنشاء سجلات حرارية قابلة للتدقيق المطلوبة من قبل IATF 16949 ، AS9100 ، وغيرها من أنظمة إدارة الجودة.
• تصنيع العقد (EMS):التحقق السريع من التحول بين وظائف العميل لضمان استمرارية العائد في الممر الأول.
• تحليل الفشل والبحث والتطوير:تشخيص مشاكل الحفر أو التبول أو الرطوبة عن طريق ربط البيانات الحرارية بخرائط العيوب.

1. التوافق العالمي الحقيقي:شحن الجهد الشامل، التبديل المتري/الإمبريالي، والبرمجيات متعددة اللغات القضاء على الحواجز الإقليمية، ونشر في أي مكان دون إعادة التكوين.
2. انخفاض تكلفة الملكية:الدرع الحراري القابل للاستبدال وموصولات الحرارة القابلة للخدمة الميدانية تقلل من النفقات على المدى الطويل مقارنة مع منافسيها في الوحدات المغلقة.
3. برنامج يتحدث لغتك:تتطلب واجهة استخدام بديهية تدريبًا ضئيلًا ؛ PWI المدمج يزيل التخمينات بحيث يمكن للمشغلين - وليس المهندسين فقط - التحقق من صحة الملفات الشخصية بثقة.
4. صمود سلسلة التوريد:تضمن المكونات الموحدة والشراكات العالمية للتعديل استجابة سريعة، وتتجنب فترات توقف طويلة في انتظار إصلاحات المصنع.
5. عائلة المنتجات القابلة للتوسع:ابدأ بـ TCK-3 للخطوط الأساسية وترقّي إلى TCK-12 للوحات السيارات المعقدة ‬جميعها باستخدام نفس منصة البرمجيات والاكسسوارات.

توقفي عن التخمين وابدأي بتحديد الشخصياتاطلب تقييم مجاني لوحدة تجريبيةأو قم بتنزيل تقرير الملف الحراري لعينة لمشاهدة سلسلة TCK في العمل.مهندسو التطبيقات لدينا على استعداد لمساعدتك في اختيار تشكيل القناة الصحيحة والدرع الحراري لمعقدة الفرن واللوحة الخاصة بك.
