تفريغ ثنائي الفينيل متعدد الكلور
Created with Pixso.

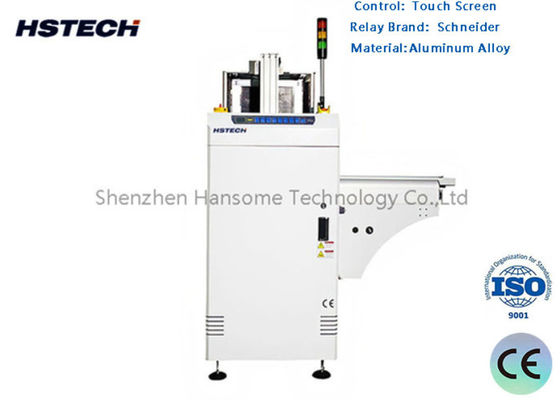

تصميم قوي، هيكل اقتصادي معزز للوحدة، 90 درجة L من النوع L، معدات اختبار ذراع تفريغ PCB

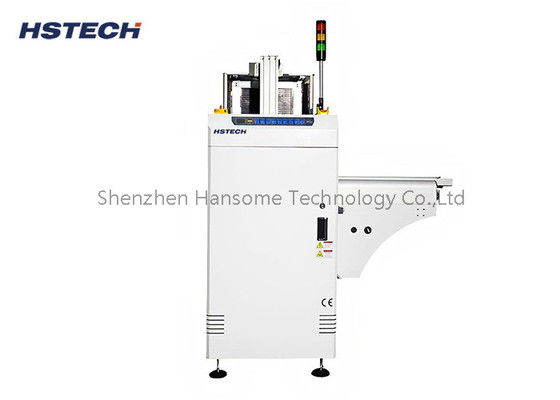

تصميم قوي، هيكل اقتصادي معزز للوحدة، 90 درجة L من النوع L، معدات اختبار ذراع تفريغ PCB

الاسم التجاري: HSTECH
رقم الطراز: HS-LD330
الـ MOQ: 1 قطعة
سعر: Negotation
شروط الدفع: تي/تي
القدرة على التوريد: 50 جهاز كمبيوتر / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE,ISO
وقت تحميل ثنائي الفينيل متعدد الكلور:
حوالي 6 ثواني
اتجاه النقل:
L~R، أو R~L
الطريق الثابت:
الجانب الأمامي (أو حدد)
ضغط الهواء:
4-6 بار
سمك ثنائي الفينيل متعدد الكلور:
الحد الأدنى 0.4 ملم
سرعة الناقل:
0.5-20 م / دقيقة أو حسب الطلب
تفاصيل التغليف:
خشبي
القدرة على العرض:
50 جهاز كمبيوتر / شهر
وصف المنتج
تصميم هيكل ميكانيكي قوي يعزز بشكل كبير استقرار الوحدة، تصميم صناعي اقتصادي، ذراع تفريغ لوحات PCB من النوع L بزاوية 90 درجة، معدات معالجة الاختبار

مرحبًا بكم في صفحة المنتج الخاصة بجهاز تفريغ لوحات PCB من النوع L بزاوية 90 درجة، وهو معدات مناولة لوحات PCB عالية الأداء وفعالة من حيث التكلفة مصممة لخطوط إنتاج SMT. مناسبة للأسواق الأوروبية والأمريكية وجنوب شرق آسيا، يدمج جهاز تفريغ لوحات PCB من النوع L بزاوية 90 درجة لدينا تصميمًا قويًا، وأداء وحدة مستقر، وتصميمًا اقتصاديًا، ويلبي تمامًا احتياجات الإنتاج الفعال لشركات تصنيع الإلكترونيات بجميع أحجامها. سواء كنت بحاجة إلى تحسين كفاءة إنتاج SMT، أو تحسين دقة مناولة لوحات PCB، أو تقليل تكاليف العمالة، فإن جهاز تفريغ لوحات PCB من النوع L هو خيارك المثالي.

نظرة عامة على المنتج

جهاز تفريغ لوحات PCB من النوع L بزاوية 90 درجة هو آلة احترافية أوتوماتيكية لمناولة لوحات PCB، تم تطويرها خصيصًا لحل مشكلة التفريغ الفعال والآمن للوحات PCB بعد اللحام أو الاختبار أو التجميع في خطوط إنتاج SMT. بفضل هيكله الفريد من النوع L بزاوية 90 درجة، يمكن لجهاز تفريغ لوحات PCB الاتصال بسلاسة مع معدات SMT المختلفة (مثل أفران إعادة التدفق، وآلات لحام الموجة، ومحطات اختبار لوحات PCB)، مما يحقق تفريغًا تلقائيًا ومستمرًا ومستقرًا للوحات PCB. تعتمد المعدات على تصميم هيكل ميكانيكي قوي، مما يعزز بشكل كبير استقرار الوحدة، ويضمن التشغيل الموثوق به على المدى الطويل، ويقلل من تكاليف الصيانة، مما يجعله حلاً فعالاً من حيث التكلفة لتصنيع الإلكترونيات.

الميزات
  1. تصميم الوحدة.
  2. الاستقرار المعزز بالتصميم القوي.
  3. اختبار ذراع التصميم الاقتصادي.
  4. تعديل عرض سلس ومتوازي.
  5. تطبيق ثلاثة رفوف مجلات.
  6. مشابك هوائية علوية وسفلية لتثبيت رف المجلات.
  7. ضمان عدم كسر لوحات PCB أثناء التحميل والتفريغ.
  8. متوافق مع SMEMA.
التفاصيل الفنية - جهاز تفريغ لوحات PCB من النوع L بزاوية 90 درجة
الوظيفة تستخدم هذه الوحدة لتحميل لوحات PCB، ونقل لوحات PCB على خط إنتاج SMT.
ارتفاع النقل 910 ± 30 مم
وقت تحميل لوحة PCB حوالي 6 ثوانٍ
وقت استبدال المجلة حوالي 30 ثانية
اتجاه النقل من اليسار إلى اليمين، أو من اليمين إلى اليسار
التشغيل تشغيل أمامي
جانب ثابت للمسار الجانب الأمامي (أو محدد)
مزود الطاقة 220 فولت، 50/60 هرتز، ± 10%
ضغط الهواء 4-6 بار
سمك لوحة PCB الحد الأدنى 0.4 مم
كمية المجلة الجانب العلوي: قطعة واحدة، الجانب السفلي: قطعتان
اختيار المسافة 1-4 (مسافة 10 مم)
سرعة الناقل 0.5-20 متر/دقيقة أو مخصصة
الإشارة SMEMA
المواصفات
الموديل HS-LD330
طول لوحة PCB الفعال 50*50 ~ 455*330 مم
حجم الماكينة (طول*عرض*ارتفاع) 900*1223*1450 مم
حجم المجلة 460*400*563 مم
الوزن 220 كجم
رسم الماكينة

تصميم قوي، هيكل اقتصادي معزز للوحدة، 90 درجة L من النوع L، معدات اختبار ذراع تفريغ PCB

تصميم قوي، هيكل اقتصادي معزز للوحدة، 90 درجة L من النوع L، معدات اختبار ذراع تفريغ PCB

سيناريوهات التطبيق
  • خطوط تجميع SMT
  • تصنيع واختبار لوحات PCB
  • خدمات تصنيع الإلكترونيات (EMS)
  • إنتاج إضاءة LED
  • تجميع إلكترونيات السيارات
أسئلة متكررة (FAQ)
س: هل يمكن لهذا الجهاز تفريغ لوحات PCB المرنة (FPC)؟

ج: تم تصميمه بشكل أساسي للوحات PCB الصلبة. بالنسبة للوحات FPC، نوصي بالتحقق مع مهندسينا للحصول على حل مخصص.

س: ما هو وقت التسليم لهذه الماكينة؟

ج: عادة ما تكون الموديلات القياسية متوفرة في المخزون. بالنسبة للطلبات الكبيرة، يكون وقت التسليم عادةً 7-15 يومًا.

س: هل تقدمون دعمًا للتركيب؟

ج: نعم، نقدم دروس فيديو مفصلة ودعمًا فنيًا عبر الإنترنت للتركيب وتصحيح الأخطاء.


اتصل بنا اليوم!

هل أنت مستعد لترقية خط SMT الخاص بك؟ اتصل بنا للحصول على عرض أسعار أو مزيد من التفاصيل الفنية حول جهاز تفريغ لوحات PCB من النوع L بزاوية 90 درجة. نتطلع إلى التعاون مع شركاء من جميع أنحاء العالم.
