| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-UL250 / HS-UL330 |
| الـ MOQ: | 1 قطعة |
| سعر: | Negotation |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 50 جهاز كمبيوتر / شهر |
رف تحميل تلقائي آمن من التفريغ الكهروستاتيكي عالي الثبات متوافق مع SMEMA لمناولة لوحات الدوائر المطبوعة في خط إنتاج تجميع SMT
مقدمة المنتج

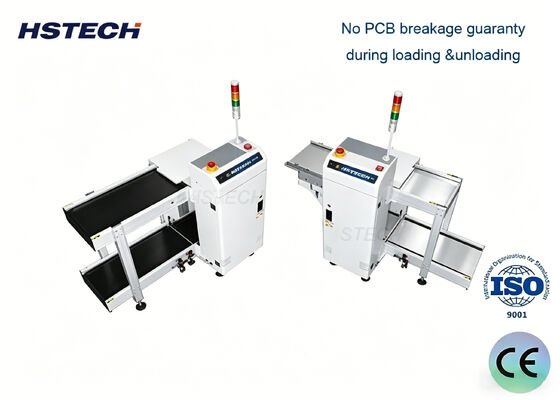

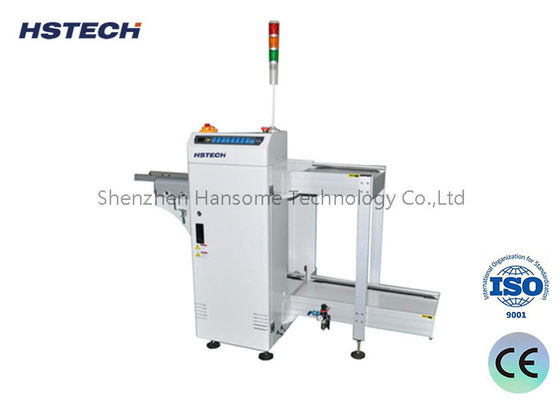

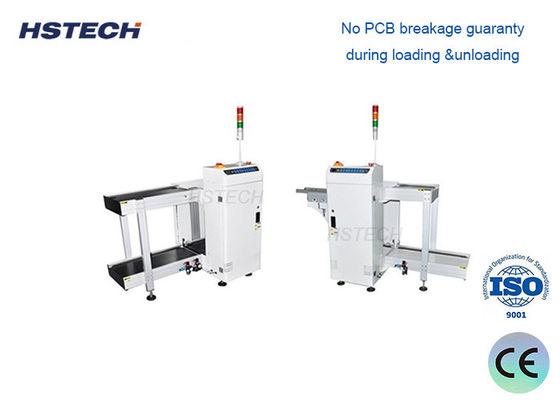

إن جهاز تفريغ مجلات لوحات الدوائر المطبوعة هو جهاز أوتوماتيكي عالي الدقة معدات مناولة لوحات الدوائر المطبوعة مصمم خصيصًا للنهاية الخلفية لخطوط تجميع SMT القياسية. يُعرف أيضًا باسم جهاز تفريغ لوحات الدوائر المطبوعة الأوتوماتيكي و جهاز تفريغ مجلات SMT، تم تصميم هذا الجهاز الصناعي لاستقبال لوحات الدوائر المطبوعة النهائية ونقلها وتكديسها تلقائيًا في رفوف مجلات لوحات الدوائر المطبوعة القياسية، مما يحقق عمليات جمع وتفريغ لوحات غير مأهولة بالكامل.
مزود بنظام تحكم ذكي PLC صناعي ناضج وواجهة اتصال SMEMA قياسية، هذا جهاز تفريغ مجلات لوحات الدوائر المطبوعة الأوتوماتيكي يمكنه تحقيق اتصال سلس مع أفران إعادة التدفق، وآلات فحص AOI، ومعدات SPI، وآلات SMT أخرى في المراحل اللاحقة. مع اكتشاف مستشعر عالي الدقة وهيكل نقل هوائي مستقر، فإنه يضمن تفريغ لوحات الدوائر المطبوعة بشكل مستمر وسلس وخالٍ من التلف. يتميز بتصميم احترافي مضاد للكهرباء الساكنة ESD وهيكل ميكانيكي فائق الاستقرار، يحل هذا الجهاز بشكل فعال المشاكل الشائعة مثل تلف جمع اللوحات اليدوي، وانخفاض الكفاءة، وعدم استقرار إيقاع الإنتاج، ليصبح معدات أساسية أساسية لورش إنتاج SMT المؤتمتة.
التفاصيل الفنية
| الوظيفة | تُستخدم هذه الوحدة لتفريغ لوحات الدوائر المطبوعة. |
| ارتفاع النقل | 910±30 مم |
| وقت تحميل لوحة الدائرة المطبوعة | حوالي 6 ثوانٍ |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | من اليسار إلى اليمين، أو من اليمين إلى اليسار |
| التشغيل | تشغيل أمامي |
| جانب ثابت للمسار | الجانب الأمامي (أو حدد) |
| مزود الطاقة | 220 فولت، 50/60 هرتز، ±10% |
| ضغط الهواء | 4-6 بار |
| سمك لوحة الدائرة المطبوعة | 0.4 مم كحد أدنى |
| كمية المجلة | الجانب العلوي: قطعة واحدة، الجانب السفلي: قطعتان |
| اختيار المسافة | 1-4 (مسافة 10 مم) |
| سرعة الناقل | 0.5-20 متر/دقيقة أو حسب الطلب |
| الإشارة | SMEMA |
المواصفات
| الموديل | HS-UL250 | HS-UL330 | HS-UL390 | HS-UL460 |
| طول لوحة الدائرة المطبوعة الفعال | 50*50~350*250 مم | 50*50~455*330 مم | 50*50~530*390 مم | 50*50~530*460 مم |
| أبعاد الماكينة | 1900*800*1200 مم | 2320*880*1200 مم | 2620*940*1200 مم | 2620*1080*1200 مم |
| حجم المجلة | 355*320*563 مم | 460*400*563 مم | 535*460*570 مم | 535*530*570 مم |
| الوزن | 140 كجم | 220 كجم | 280 كجم | 320 كجم |
الميزات
رسم الماكينة
سيناريوهات تطبيق متعددة الاستخدامات
جهاز تفريغ مجلات لوحات الدوائر المطبوعة لدينا هو أداة قوية متعددة الاستخدامات مصممة لمجموعة واسعة من بيئات التصنيع المؤتمتة:
لماذا تختار جهاز تفريغ مجلات لوحات الدوائر المطبوعة الخاص بنا؟
نحن نتفهم أنه في التصنيع الصناعي، الموثوقية والدقة أمران غير قابلين للتفاوض. تم بناء جهاز تفريغ مجلات لوحات الدوائر المطبوعة الخاص بنا بإطار قوي من سبائك الألومنيوم ومكونات هوائية عالية الجودة تضمن تشغيلًا مستقرًا وطويل الأمد. من خلال استخدام قضبان لولبية دقيقة للرفع، ومحركات فرامل كهربائية مستوردة، وواجهات سهلة الاستخدام بين الإنسان والآلة، نقدم آلة تعمل بسلاسة وتتطلب الحد الأدنى من الصيانة. مدعومة بدعم فني شامل والتزام بالجودة، تم تصميم معداتنا لتقليل تكاليف التشغيل الخاصة بك، وحماية منتجاتك، وتعزيز كفاءة معداتك الإجمالية.
هل أنت مستعد لأتمتة نهاية خط SMT الخاص بك؟
لا تدع مناولة اللوحات اليدوية تعيق إنتاجك أو تضر بجودة المنتج في المرحلة النهائية. قم بالترقية إلى الكفاءة المؤتمتة اليوم. اتصل بنا الآن للحصول على عرض أسعار مخصص، أو رسومات CAD مفصلة، أو لمناقشة احتياجات التصنيع الخاصة بك في SMT. دع فريق الهندسة لدينا يصمم حل مناولة المواد المثالي للحفاظ على خط التجميع الخاص بك يعمل بأقصى أداء.
