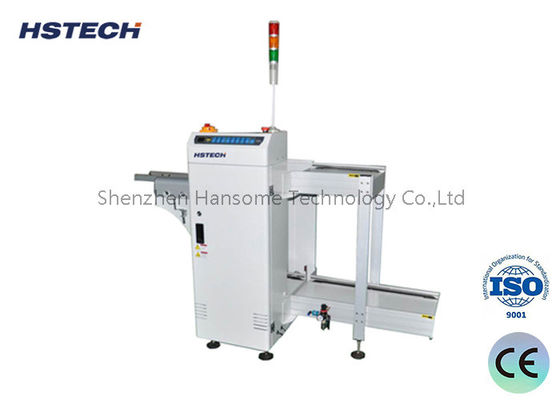

وحدة تحميل وتفريغ مجلات لوحات الدوائر المطبوعة عالية الاستقرار الأوتوماتيكية لخط إنتاج SMT

وحدة تحميل وتفريغ مجلات لوحات الدوائر المطبوعة عالية الاستقرار الأوتوماتيكية لخط إنتاج SMT

الاسم التجاري: HSTECH
رقم الطراز: HS-UL250
الـ MOQ: 1 قطعة
سعر: Negotation
شروط الدفع: تي/تي
القدرة على التوريد: 50 جهاز كمبيوتر / شهر
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE,ISO
ارتفاع النقل:
910 ± 30 ملم
وقت تحميل ثنائي الفينيل متعدد الكلور:
حوالي 6 ثواني
وقت تغيير المجلة:
حوالي 30 ثانية
اتجاه النقل:
L~R، أو R~L
مزود الطاقة:
220 فولت، 50/60 هرتز، ±10%
ضغط الهواء:
4-6 بار
تفاصيل التغليف:
خشبي
القدرة على العرض:
50 جهاز كمبيوتر / شهر
وصف المنتج

آلة تحميل وتفريغ مجلات لوحات الدوائر المطبوعة الصناعية عالية الاستقرار بالكامل مع رف مجلات لخط إنتاج تجميع مكونات الإلكترونيات SMT

نظرة عامة على المنتج

جهاز تفريغ مجلات لوحات الدوائر المطبوعة الأوتوماتيكي الخاص بنا هو جهاز خلفي أساسي مصمم خصيصًا لخطوط إنتاج SMT (تقنية التركيب السطحي) و AI (الإدخال التلقائي) الحديثة. تقوم هذه المعدات بنقل لوحات الدوائر المطبوعة (PCBs) المعالجة من مسار الناقل إلى مجلات قياسية (خراطيش/رفوف) تلقائيًا وبكفاءة، مما يحل محل المناولة اليدوية التقليدية بشكل مثالي.

يعمل هذا الجهاز كجسر حاسم بين عمليات تجميع SMT والفحص والتعبئة النهائية، ويقلل بشكل كبير من تكاليف العمالة، ويلغي تلف لوحات الدوائر المطبوعة الناتج عن الخطأ البشري، ويعزز بشكل كبير فعالية المعدات الإجمالية (OEE) لخط الإنتاج بأكمله.

الميزات الرئيسية

  • تحميل وتفريغ مجلات لوحات الدوائر المطبوعة تلقائيًا
  • توافق SMEMA للتكامل السلس
  • بناء معياري قوي للمتانة
  • آلية تعديل عرض سلسة
  • نظام تثبيت مجلة هوائي

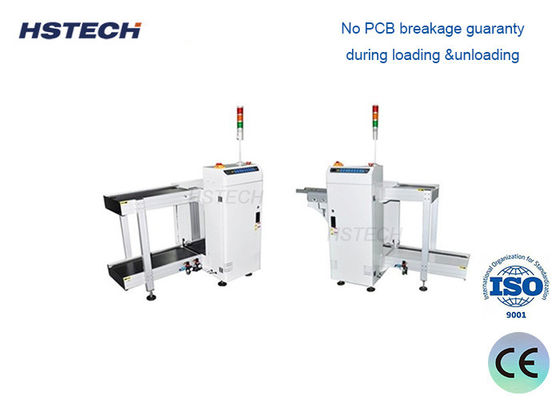

  • صفر تلف لوحات الدوائر المطبوعة أثناء عمليات النقل
  • متوافق مع الطابعات وآلات الالتقاط والموضع وأفران إعادة التدفق وأنظمة AOI

التفاصيل الفنية

الوظيفة تستخدم هذه الوحدة لتفريغ لوحات الدوائر المطبوعة.
ارتفاع النقل 910±30 مم
وقت تحميل لوحة الدوائر المطبوعة حوالي 6 ثوانٍ
وقت تغيير المجلة حوالي 30 ثانية
اتجاه النقل من اليسار إلى اليمين، أو من اليمين إلى اليسار
التشغيل تشغيل أمامي
جانب المسار الثابت الجانب الأمامي (أو حدد)
مصدر الطاقة 220 فولت، 50/60 هرتز، ±10%
ضغط الهواء 4-6 بار
سمك لوحة الدوائر المطبوعة الحد الأدنى 0.4 مم
كمية المجلة الجانب العلوي: قطعة واحدة، الجانب السفلي: قطعتان
سرعة الناقل 0.5-20 متر/دقيقة أو مخصصة
اختيار المسافة 1-4 (مسافة 10 مم)
الإشارة SMEMA

المواصفات

الموديل HS-UL250 HS-UL330 HS-UL390 HS-UL460
طول لوحة الدوائر المطبوعة الفعال 50*50~350*250 مم 50*50~455*330 مم 50*50~530*390 مم 50*50~530*460 مم
أبعاد الماكينة 1900*800*1200 مم 2320*880*1200 مم 2620*940*1200 مم 2620*1080*1200 مم
حجم المجلة 355*320*563 مم 460*400*563 مم 535*460*570 مم 535*530*570 مم
الوزن 140 كجم 220 كجم 280 كجم 320 كجم

لماذا الاستثمار في جهاز تفريغ لوحات الدوائر المطبوعة الأوتوماتيكي؟ (الفوائد الرئيسية)

  • توفير تكاليف العمالة: يمكن لمشغل واحد إدارة خطوط متعددة. يزيل مغير المجلة الأوتوماتيكي وقت التوقف عن العمل للتفريغ اليدوي.

  • صفر تلف لوحات الدوائر: يتميز بـدافع منظم الضغط وأحزمة مسطحة ESD. على عكس التكديس اليدوي، يضمن جهاز التفريغ الخاص بنا التعامل اللطيف، وحماية المكونات الحساسة ووصلات اللحام.

  • تكامل المصنع الذكي السلس: متوافق بالكامل معSMEMA. يتواصل مع آلاتك السابقة. إذا توقفت الآلة السابقة، يتوقف جهاز التفريغ تلقائيًا، مما يمنع حدوث أعطال.

  • تخطيط خط مرن: يدعم كلاً من تكويناتمن اليسار إلى اليمين (L-R) ومن اليمين إلى اليسار (R-L) لتناسب أي مخطط أرضي للمصنع.

سيناريوهات التطبيق

يستخدم جهاز تفريغ مجلات لوحات الدوائر المطبوعة هذا على نطاق واسع في إجراءات المعالجة الخلفية للصناعات مثل الإلكترونيات الاستهلاكية، والاتصالات، وإلكترونيات السيارات، والتحكم الصناعي، وإضاءة LED. إنه الخيار المثالي لتحقيق المصانع الذكية، وتقليل الاعتماد على العمالة اليدوية، وتحسين كفاءة الخدمات اللوجستية الخلفية.

اتصل بنا اليوم

هل تبحث عن جهاز أتمتة خلفي SMT فعال من حيث التكلفة ومستقر وموثوق؟ اتصل بنا فورًا للحصول على أحدث عرض أسعار وحلول تقنية مفصلة. دعنا نساعد في الارتقاء بكفاءة خط الإنتاج الخاص بك إلى المستوى التالي!
