| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

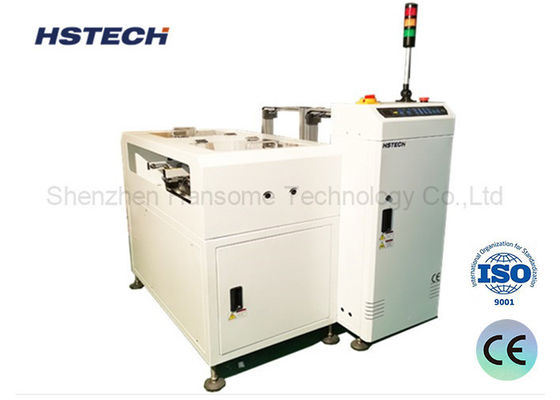

خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
بعد الانتهاء من عملية الفحص البصري الآلي (AOI) ، تعمل هذه الوحدة بكفاءة من خلال التقاط إشارات الفحص من المرحلة السابقة.ثم تقسم تلقائيًا PCB إلى مجموعتين: غير مطابقة (NG) ومتوافقة (OK) ، ثم توجهها إلى مواقع التخزين المناسبة.هذه العملية تضمن فرز منظم وفعال للغاية لألواح الدوائر المطبوعة.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
الخصائص

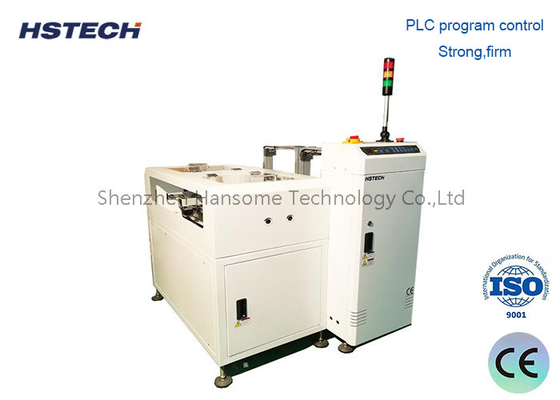

تحكم PLC:
يستخدم النظام جهاز تحكم تحكم للعمل الدقيق والموثوق به.
واجهة سهلة الاستخدام:
لوحة غشاء LED بديهية تتميز بأزرار اللمس الناعمة لتبسيط التحكم.
ميكانيزم الطول قابلية للتعديل:
يتسع بسهولة لمجموعة واسعة من أحجام وتركيبات PCB.
التبديل المقبضات:
توفير محاذاة مجلة آمنة، وضمان وضع مستقر لـ PCB.
نظام الدفع الهوائي:
ضغط منظم لضمان التعامل مع اللوحة بشكل لطيف وغير مدمر.
زيادة كفاءة الإنتاج:
تحسين تغيير المجلات يزيد من إنتاج الصناعة.
تصنيف الآلي للـ NG/OK:
يتكامل بسلاسة مع AOI لمهام التفتيش والتصنيف الفعالة.
واجهة الاتصال SMEMA:
يسهل الاندماج السلس في خطوط الإنتاج من خلال بروتوكول SMEMA ، مما يتيح الاتصال السلس وتبادل البيانات.
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
المنتج والتفاصيل
حول التعبئة
حولنا
تم تأسيس Shenzhen HanSome Technology Co., Ltd. (HSTECH) في عام 2012، ويقودها مهندس ذو خبرة عالية مع معرفة واسعة في صناعة EMS. منذ بدايتها،ركزت الشركة على تطوير وإنتاج معدات معالجة PCB، ووسعت في وقت لاحق من نطاقها لتشمل تصنيع محركات تنظيف PCB ومحركات تنظيف SMT.تفتخر HSTECH بفريق متخصص ومتطور في البحث والتطوير الذي يبحث باستمرار عن التقنيات المتطورة في الصناعةمدعومة بفريق تسويق متخصص وذو خبرة يركز على التصدير، تقوم HSTECH بتقييم اتجاهات السوق بدقة للحفاظ على عروضها متزامنة مع طلبات السوق المتطورة.
طوال وجودها ، تمتثل شركة HSTECH لمبدأ التنمية المبتكرة ، وتحقق باستمرار التقدم التكنولوجي وابتكارات المنتجات.مهمتنا هي تقديم حلول فعالة من حيث التكلفة تمكن عملائنا من تحسين الإنتاجية مع تقليل التكاليف والعمل"هانشينغ تكنولوجيا" تقف متضامنة مع عملائها، تعمل معاً نحو مستقبل مزدهر.
"هستيك" مكرسة لتحقيق "الجودة العالية والذكاءتبني فلسفة "الجودة الموجهة والعملاء مركزية" مع دمج الخصائص الخاصة بالصناعة والسعي للتكنولوجيا الذكية لتسهيل تحقيق المصانع الذكيةفيما يتعلق بخدمة ما بعد البيع، نحن نحافظ على مبدأ "المسؤولية"، معالجة على الفور أي تعليقات الجودة وتقديم خدمة استثنائية باستمرار لعملائنا المحترمين.
