| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

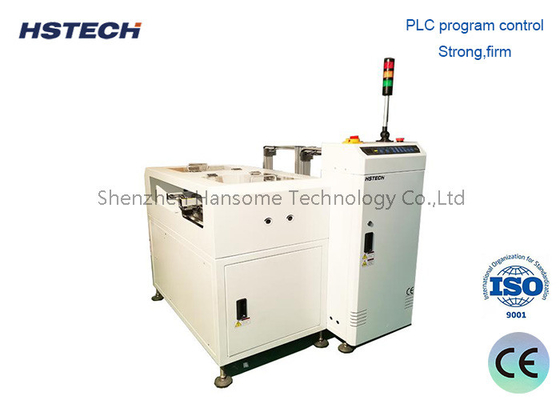

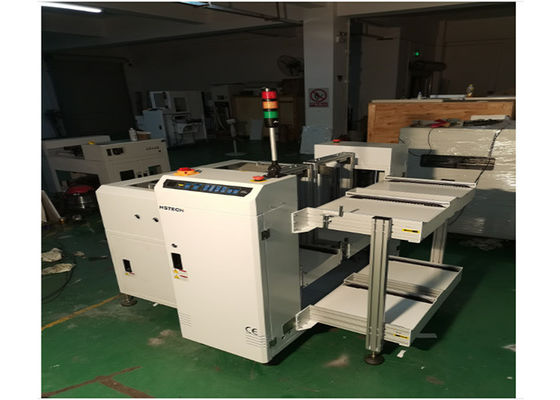

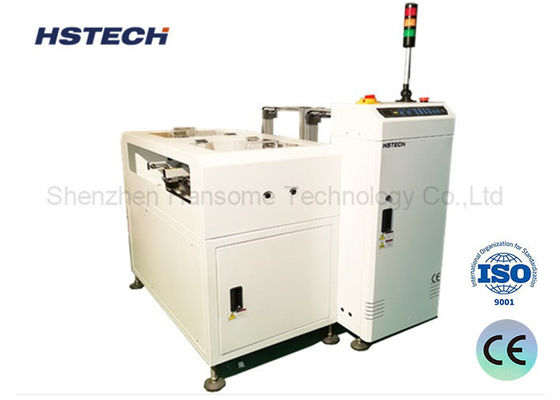

خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
تعمل هذه الوحدة بعد عملية الفحص البصري الآلي (AOI). عند استلام إشارة الفحص البصري من المرحلة السابقة ،فإنه يصنف بكفاءة PCBs إلى مجموعتين: غير متوافق (NG) ومتوافق (OK) ، وتوجيههم تلقائيًا إلى المجلدات المخصصة لهم.هذا يضمن عملية تصنيف عالية الكفاءة والتنظيم للوحات الدائرة المطبوعة.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
الخصائص
التحكم في PLC:
يحتوي على جهاز تحكم تحكم للعمل الدقيق والموثوق به.
واجهة سهلة الاستخدام:
يحتوي على لوحة غشاء LED لتحكم بديهي
الصوت القابل للتعديل:
يتكيف مع أحجام وتركيبات مختلفة من أقراص PCB
التبديل المقبضات:
تأكد من محاذاة المجلة الآمنة لوضع PCB المستقر.
المضخة الهوائية:
ضغط منظم لنقل ألواح خفيف وغير مدمر
إنتاجية عالية:
يسهل التغيير السريع للمجلة لتحقيق أقصى قدر من كفاءة الإنتاج.
تصنيف NG/OK التلقائي:
يتكامل بسلاسة مع AOI لتبسيط التفتيش والفرز.
واجهة الاتصالات القياسية SMEMA:
يسمح بالاندماج السلس في خطوط الإنتاج عبر بروتوكول SMEMA، مما يضمن اتصالات سلسة وتبادل البيانات.
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
