| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

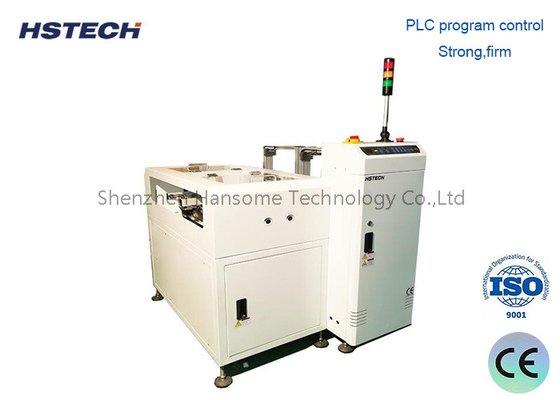

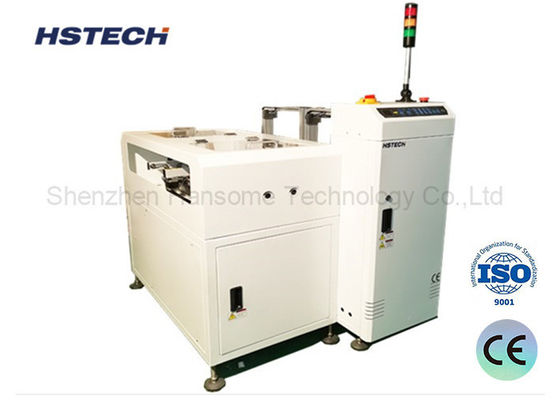

خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
بعد عملية الفحص البصري الآلي (AOI) ، تعمل هذه الوحدة بكفاءة من خلال استقبال إشارات الفحص من المرحلة السابقة.إنه يصنف تلقائيًا PCBs إلى مجموعتين: غير مطابقة (NG) ومتوافقة (OK) ، وتوجهها إلى المجلدات المخصصة لها. وهذا يضمن فرز فعال للغاية ومنظم لألواح الدوائر المطبوعة.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
الخصائص
التحكم في PLC:
يحتوي النظام على جهاز تحكم تحكم للعمل الدقيق والموثوق به.
واجهة سهلة الاستخدام:
يحتوي على لوحة غشاء LED ذات لمسة ناعمة للتحكم البديهي والسهل.
الصوت القابل للتعديل:
مصممة لاستيعاب مجموعة متنوعة من أحجام وتركيبات PCB بسهولة.
التبديل المقبضات:
ضمان محاذاة المجلة الآمنة، وتسهيل وضع لوحة مستقرة.
المضخة الهوائية:
ضغط منظم لضمان نقل اللوحة بسهولة وبدون ضرر.
إنتاجية عالية:
التغيير السريع للمجلة يزيد من كفاءة الإنتاج.
تصنيف الآلي للـ NG/OK:
يتكامل بسلاسة مع AOI لتبسيط التفتيش والفرز.
واجهة الاتصالات القياسية SMEMA:
يتيح الاندماج السلس في خطوط الإنتاج عبر بروتوكول SMEMA، مما يسهل التواصل السلس وتبادل البيانات.
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
