| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

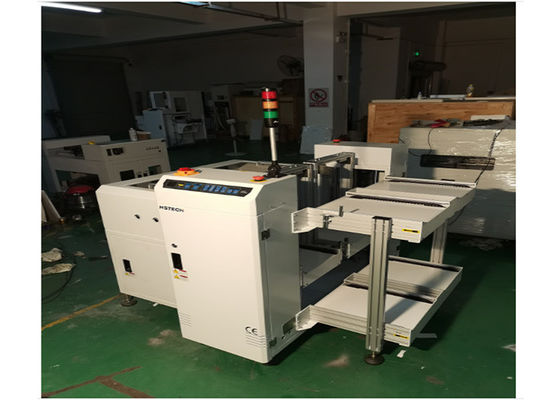

خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
تعمل هذه الوحدة بعد عملية الفحص البصري الآلي (AOI) ، ولعب دورًا حاسمًا في التعامل مع PCBs بعد الفحص.عند تلقي إشارة من المرحلة السابقة تشير إلى نتائج فحص AOI، فإنه يفصل تلقائيًا وبكفاءة PCBs إلى فئتين متميزتين: تلك التي لا تتوافق مع المعايير المحددة (موسمها NG) وتلك التي تتوافق (موسمها OK).هذه العملية المتطورة تضمن أن الـ PCB يتم توجيهها بسلاسة إلى المجلات المخصصة لها، وبالتالي ضمان عملية تصنيف عالية الكفاءة والتنظيم، وتبسيط للوحات الدائرة المطبوعة.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
الخصائص
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
المنتج والتفاصيل
حول التعبئة
نحن نقدم مجموعة واسعة من آلات SMT، والمعدات، ومجموعة واسعة من أجزاء الآلات. كمورد متخصص، تقدمنا تشمل مكونات آلة SMT والاكسسوارات مثل المغذيات،فوهات، عربات تداول PCB ، زيت SMT ، خلاطات معجون اللحام ، عدادات SMD ، أجهزة استشعار الليزر ، المرشحات ، ملفات تعريف الحرارة KIC ، محركات Servo ، وأكثر من ذلك.
شركة شينزن هانسوم للتكنولوجيا المحدودة (HSTECH) هي شركة مصنعة شهيرة في مجال معدات معالجة ألواح SMT المهنية.والآلات الأخرى ذات الصلةكمؤسسة عالية التقنية مع حقوق الملكية الفكرية الملكية، ونحن ملتزمون بالبحث والتطوير والإنتاج،وبيع معدات معالجة الألواح لخطوط إنتاج SMT / THT.
