| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

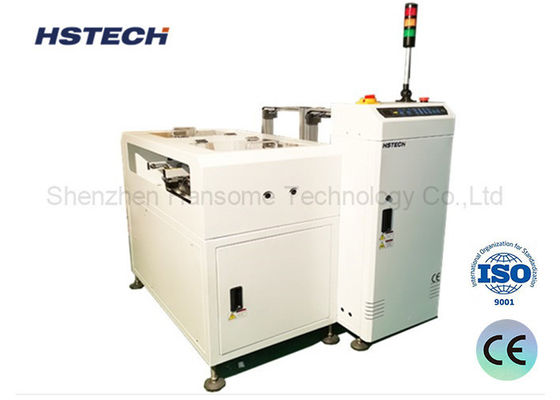

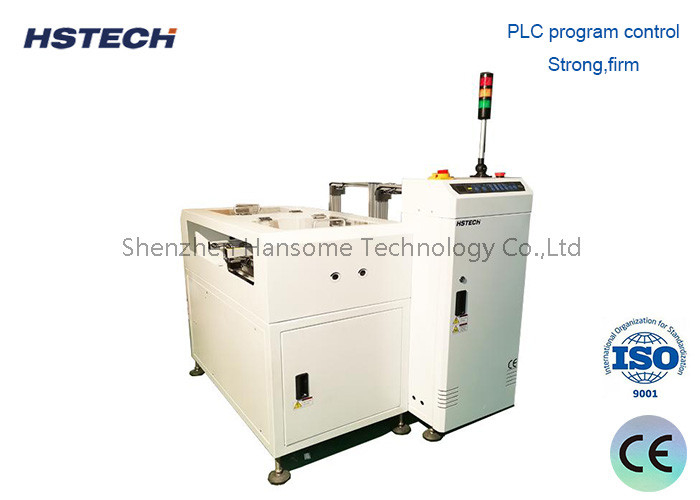

خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
بعد عملية الفحص البصري الآلي (AOI) ، تعمل هذه الوحدة بكفاءة من خلال استقبال إشارة الفحص من المرحلة السابقة.إنه يفرز تلقائيًا PCBs إلى فئتين غير متوافقة (NG) ومتوافقة (OK) ويوجهها إلى المجلات المحددةهذا يضمن تصنيف فعال للغاية ومنظم لألواح الدوائر المطبوعة.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
الخصائص
1.تحكم PLC:
يتم تجهيز النظام بجهاز تحكم تحكم للعمل الدقيق والموثوق به.
2واجهة سهلة الاستخدام:
يحتوي على لوحة غشاء LED باللمس الناعم للتحكم السهل والبديهي.
3.الارتفاع القابل للتعديل:
مصممة لاستيعاب مجموعة متنوعة من أحجام وتركيبات PCB.
4.تغلب على المقبضات:
تأكد من محاذاة المجلة الآمنة لوضع الألواح بشكل مستقر.
5. المضغط الهوائي:
يتم تنظيم الضغط لضمان نقل اللوحات بسهولة وبدون تلف.
6.عالية الصادرات:
التغيير السريع للمجلة يزيد من كفاءة الإنتاج بشكل عام.
7.التصنيف التلقائي NG/OK:
يتكامل بسلاسة مع AOI لتبسيط عمليات التفتيش والفرز.
8واجهة الاتصالات القياسية SMEMA:
يسهل الاندماج السلس في خطوط الإنتاج عبر بروتوكول SMEMA ، مما يتيح التواصل السلس وتبادل البيانات.
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
