| الاسم التجاري: | HSTECH |
| رقم الطراز: | في إم-400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

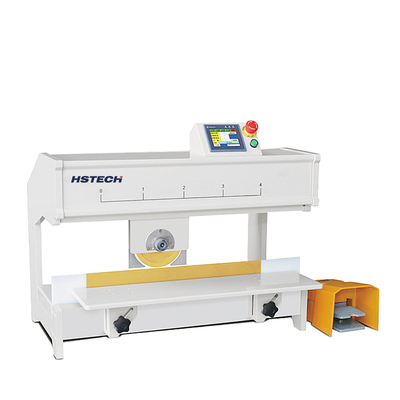

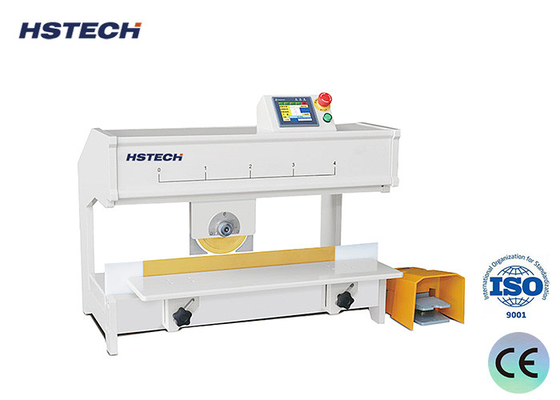

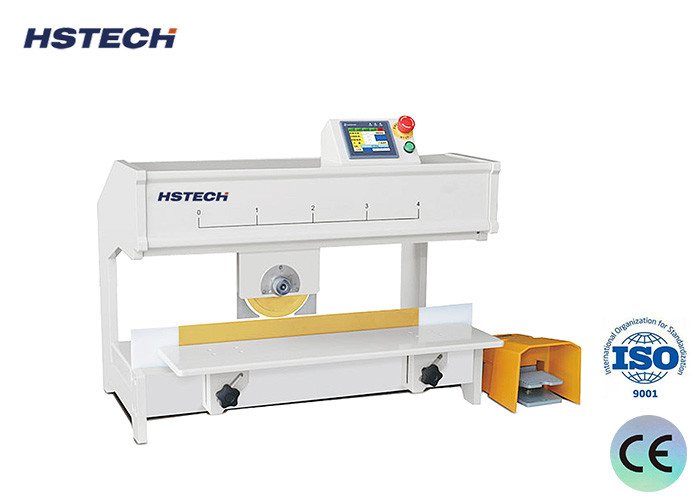

تجربة القطع الدقيق مع أحدث آلة لتحديد المواقع
تقدم
الجهاز هو أداة لا غنى عنها في عالم صناعة ألواح الدوائر المطبوعة (PCB) ، مما أحدث ثورة في عمليات القطع والفصل.في ما يلي استكشاف شامل لميزاتها و قدراتها الرائعة:
الميزات الرئيسية والقدرات:
بناء صلب ومتكامل: يمتلك جهاز التوجيه PCB إطارًا صلبًا يعمل كعمود رئيسي، يدعم الهيكل بأكمله بدقة واستقرار.مزود بمكتب عمل واسع مصمم لاحتواء PCBs بشكل آمن، يضمن عمليات سلسة وفعالة.
نظام تحكم ومراقبة متقدم: في قلب الآلة يوجد نظام تحكم بديهي يسمح للمشغلين بتعيين معايير القطع بسهولة ، ومراقبة التقدم ، وتعديل حسب الحاجة.هذه التكنولوجيا المتقدمة تضمن التنفيذ الدقيق للمهام والردود الفعلية في الوقت الحقيقي لأفضل أداء.
القطع الدقيق: يستخدم جهاز التوجيه الالكتروني أدوات و تقنيات القطع المتطورة لتحقيق دقة لا مثيل لهاالتأكد من أن كل قطع يتم تنفيذه بدقة، الحفاظ على جودة ثابتة طوال عملية الإنتاج.
قدرات القطع الآلي: مع مسارات القطع المحددة مسبقًا والسرعات والأعماق والمعايير الأخرى ، تعمل الآلة على أتمتة عملية القطع ، مما يقلل بشكل كبير من التدخل اليدوي.هذه الأتمتة لا تزيد من الإنتاجية فحسب بل تحسن الدقة، وتحرير الموارد البشرية القيمة لأعمال أخرى.
طرق القطع المتعددة: جهاز التوجيه PCB هو متعددة الاستخدامات بما فيه الكفاية للتكيف مع مجموعة واسعة من تقنيات القطع، بما في ذلك خطية، على شكل V، دائرية، وأكثر من ذلك.هذه المرونة تسمح لها بتلبية الاحتياجات المتنوعة لتصميمات PCB، مما يضمن أنه بغض النظر عن التعقيد، يمكن للآلة أن تقدم نتائج مثالية.
إزالة الحفرة بعد القطع: إدراك أهمية ما بعد المعالجة، ويتضمن جهاز توجيه PCB القدرة على إزالة الحفر. بعد قطع، فإنه يزيل تلقائيًا الحفر والبقايا من حواف PCBs،تحسين جودتها ومظهرها بشكل عام.
الكفاءة والفعالية من حيث التكلفة: من خلال أتمتة عملية القطع وضمان الدقة في كل خطوة، ومدرب PCB تسريع بشكل كبير الإنتاج. وهذا لا يوفر فقط الوقت ولكن أيضا يقلل من استخدام الموارد البشرية،الحد من احتمالات الأخطاءفي نهاية المطاف ، هذه الكفاءات تترجم إلى وفورات في التكاليف للمصنعين ، مما يجعل جهاز توجيه PCB إضافة لا تقدر بثمن إلى أي خط إنتاج PCB.
المواصفات
| النموذج | VM-400 | VM-600 | ||||||
| مقاس الجهاز | 420x520x860ملم | 620×720×1060ملم | ||||||
| الجهد | 220 فولت 50/60 هرتز | 220 فولت 50/60 هرتز | ||||||
| الحد الأقصى لطول القطع | 400ملم | 600ملم | ||||||
| سمك الـ PCB | 0.8~3ملم | 0.8~3ملم | ||||||
| سرعة الفصل | 600 ملم/ثانية | 600 ملم/ثانية | ||||||
| نوع الفصل | شفرة دائرية/شفرة خطية | شفرة دائرية/شفرة خطية | ||||||
| ارتفاع المكونات | 0~70ملم | 0~70ملم | ||||||
| درجة حرارة العمل | 30~55 درجة مئوية | 30~55 درجة مئوية | ||||||
| الوزن | 50 كجم | 60 كجم |
الخصائص
كفاءة القطع السريعة: تتميز آلة PCB Router بقدرات قطع سريعة عبر جميع الكميات ، مما يضمن فعالية التكلفة في إعدادات الإنتاج الواسعة.
وضع دقيق: باستخدام واجهة الشاشة اللمسية لتحديد مسافة القطع ، تعمل الآلة بدقة مع فتحات V PCB ، مما يضمن حركات القطع السليمة والدقيقة.
الفصل بين اللوحات بتقليل الإجهاد: يقلل دمج كل من الشفرات المتحركة والثابتة أثناء تقسيم اللوحة بشكل ملحوظ من إجهاد PCB ، مما يمنع الشقوق في واجهات اللحام ويحافظ على صلابة الهيكل.
لوحة ثابتة، قطع ديناميكي: يبقى الـ PCB ثابتًا أثناء عملية الفصل ، بينما تتبادل الشفرة ، مما يضمن جودة ودقة متساوية في كل قطع.
الكفاءة والجودة: بالمقارنة مع العمليات اليدوية، هذه الآلة تخفف بشكل كبير من الضغط على نقاط اللحام، مما يعزز كل من الإنتاجية التشغيلية وجودة المنتج النهائي.
نطاق قطع قابل للتكيف: مع مسافة قطع قابلة للتخصيص تتراوح من 1 إلى 100 متر ، تعالج الآلة بمهارة مختلف احتياجات العملاء ، مما يعزز كفاءة التشغيل.
وضع بداية مرن: القدرة على تخصيص وضعية القطع الأولية تمكن أنماط القطع المثلى، مما يعزز طول العمر والمتانة العامة للآلة.
قدرة العد القائم على البيانات: مع وظيفة العد ، تعمل الآلة على تبسيط تقييم البيانات بعد الإنتاج وتقديم التقارير ، وتعزيز بروتوكولات إدارة الإنتاج وتتبعها.
