| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
يتم استخدام هذه الوحدة أسفل عملية AOI. عند استلام إشارة تفتيش AOI أسفل العملية،يقوم تلقائيًا بفصل اللوحات غير المطابقة (NG) واللوحات المطابقة (OK) في مجلاتها المخصصةلضمان فرز فعال ومنظم لـ PCBs.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل.
|
الخصائص
التحكم في برمجة PLC: تم تجهيز الوحدة بجهاز تحكم منطقية قابل للبرمجة (PLC) للسيطرة على البرمجة الدقيقة والموثوقة ، مما يضمن التشغيل السلس والفعال.
لوحة تحكم غشاء LED سهلة الاستخدام: يحتوي على لوحة تحكم غشاء LED "اللمس الناعم" ، والواجهة بديهية وسهلة التنقل ، مما يوفر تجربة مستخدم سلسة.
إعداد الصوت القابل للتعديل: توفر الوحدة إعدادات مسافة قابلة للاختيار ، مما يسمح بالمرونة في استيعاب أحجام وتكوينات مختلفة من PCB.
قم بتبديل مشابك المستوى لمواءمة المجلة: مجهزة بمشابك مستوى التبديل ، يمكن بسهولة محاذاة المجلات وتثبيتها ، مما يضمن وضع اللوحة بدقة ومستقرة.
المضخة الهوائية مع تنظيم الضغط: تم تصميم الدفع الهوائي مع تنظيم الضغط، مما يتيح التحكم الدقيق في القوة المطبقة أثناء نقل اللوحة، مما يقلل من خطر التلف.
إنتاجية عالية مع التغيير السريع للمجلة: تتباهى الوحدة بقدرات عالية في الإنتاج، تكملها وقت قصير لتغيير المجلدات، مما يزيد من كفاءة الإنتاج.
تصنيف لوحات الغاز الطبيعي / الطبيعي التلقائي من AOI: تتكامل بسلاسة مع أنظمة AOI ، وتجمع الوحدة تلقائيًا وتخزين اللوحات غير المطابقة (NG) والمطابقة (OK) في مجلات منفصلة ،تبسيط عملية التفتيش والفرز.
واجهة الاتصال SMEMA القياسية: مجهزة بواجهة الاتصال القياسية SMEMA (جمعية مصنعي معدات سطحية) ، يمكن للوحدة دمجها بسهولة في خطوط الإنتاج القائمة ،تسهيل الاتصال السلس وتبادل البيانات.
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |

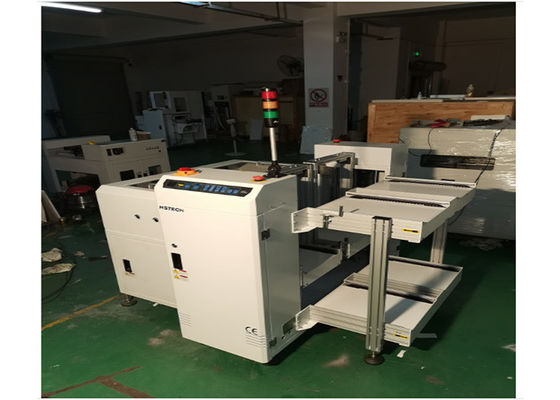

المنتج والتفاصيل
