| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-UD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

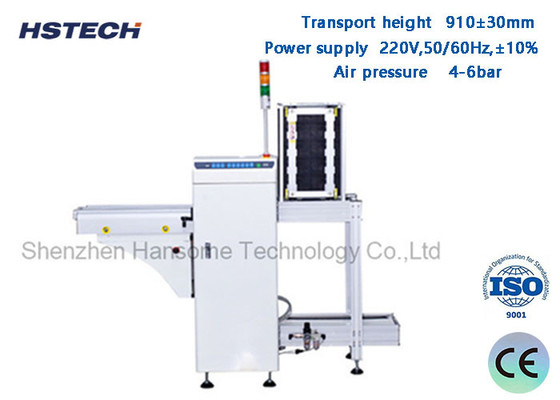

حوالي 30 ثانية تحكم زر تحميل PCB تحميل خط SMT مخصص مع محرك مدفوع
محرك تحميل الـ PCB:
هذه آلة تفريغ PCB تستخدم في نهاية خط إنتاج SMT، تستخدم لجمع PCBs في المجلات.
جهاز تفريغ PCB هو جهاز يستخدم لتفريغ لوحات الدوائر المطبوعة (PCBs) تلقائيًا.وظيفتها الرئيسية هي إزالة PCBs تلقائيًا من المعدات المستخدمة في العملية السابقة (مثل آلات اللحام)، المختبرات، الخ) على خط الإنتاج ووضعها على علبة أو حاوية. يمكن أن تحسين PCB تفريغ كفاءة الإنتاج، والحد من تكاليف العمالة وأخطاء التشغيل.
الخصائص الرئيسية هي:
درجة عالية من الأتمتة: من خلال تقنيات التحكم بالكمبيوتر والأتمتة مثل الذراعين الروبوتية ، يمكن تفريغ PCB بسرعة ودقة. تحسين كفاءة التفريغ إلى حد كبير.
قابلية التكيف القوية: يمكن أن تتكيف تلقائيًا وفقًا لـ PCBs من أحجام وسماكة مختلفة للتكيف مع أنواع مختلفة من لوحات الدوائر.
التكامل الجيد: يمكن دمجها مع معدات العملية السابقة لتحقيق التعاون الآلي لخط الإنتاج.
عملية بسيطة: مجهزة بواجهة الإنسان والآلة، يمكن للمشغل إكمال مهمة التفريغ من خلال إعدادات البرنامج البسيطة.
موثوقية عالية: يعتمد على هيكل ميكانيكي مستقرة ونظام التحكم مع إمكانية تكرار جيدة وعمر الخدمة.
توفير التكاليف: تقليل العمل اليدوي، وتقليل تكاليف العمالة، وتحسين كفاءة الإنتاج.
تحسين جودة المنتج: يمكن لعملية التفريغ الدقيقة تقليل تلف PCBs أثناء عملية النقل.
الخصائص:
1(ميتسوبيشي)
2محرك ZD
3، أكثر سمكا نقل الحزام النقل.
4، 3 مجلات للتغيير على ، الجانب العلوي مجلة واحدة ، الزر جانب 2 المجلات.
5، وضع التحكم بالزر LED مع عرض ضوئي ثلاثي.
6الجهاز من الفولاذ المقاوم للصدأ والألومنيوم، والهيكل مستقر وسهل الصيانة.
7, ضبط عرض سلس وموازي مع المفتاح اليدوي.
8، ضغط الدقة دفع الـ PCBs إلى المجلات
9، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
10متوافقة مع SMEMA
المواصفات:
| الوظيفة | هذه الوحدة تستخدم لتفريغ PCBs. |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| الإشارة | (SMEMA) |
| النموذج | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1900*800*1200ملم | 2320*880*1200ملم | 2620*940*1200ملم | 2620*1080*1200mm |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 220 كجم | 280 كجم | 320 كجم |
| محرك شحن الـ PCB | |||
