| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

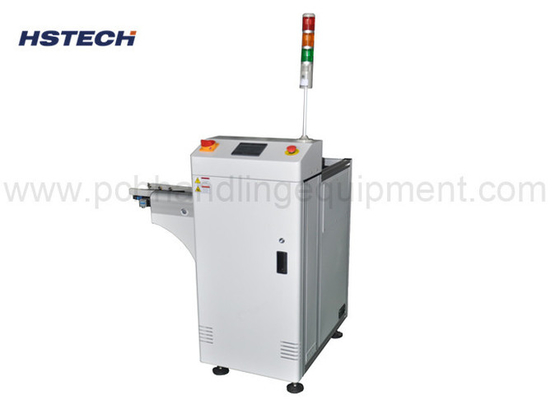

SMEMA إشارة ماكس 530 * 460mm 90 درجة ميكانيكية أجهزة تحميل PCB
التطبيق
هذا جهاز تفريغ لوحات الدوائر المطبوعة المدمجة لجمع لوحات الدوائر المطبوعة في نهاية خط إنتاج SMT.
الخصائص
1، 90 درجة الزاوية المستقيمة تفريغ PCB، توفير مساحة المصنع.
2التصميم القوي يعزز الاستقرار
3تحكم PLC، لوحة التحكم بشاشة اللمس.
4، شريط نقل مسطح.
5التصميم الاقتصادي لاختبار الذراع، التصميم المغلق يضمن التشغيل الآمن.
6، ضبط عرض سلس وموازي.
7، تطبيق خزان المواد المزدوجة.
8، المقبضات الهوائية العليا والسفلية لتثبيت الإطار المادي.
9تأكد من عدم تلف PCB أثناء التحميل والتفريغ.
10متوافق مع SMEMA.
المواصفات
| اسم المنتج | محرك تحميل PCB الزاوية اليمنى |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 1 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
| النموذج | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1100*1200*1200ملم | 1310*1360*1200mm | 1430*1480*1200ملم | 1430*1620*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 200 كجم | 260 كجم | 300 كجم |
