| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |

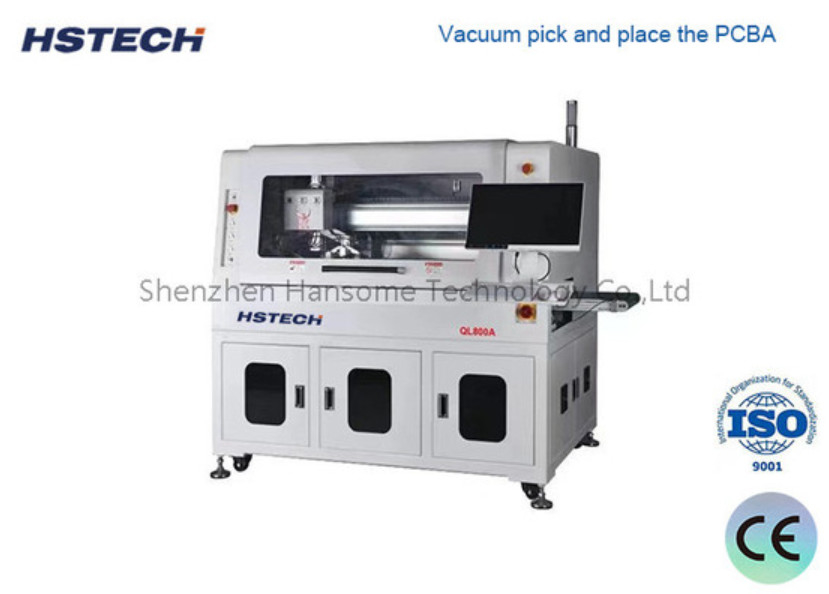

آلة التوجيه الآلي لأسفل الجانب PCB مع توافق نظام ERP
مقدمة
هذه الآلة هي آلة أسلاك PCBA التلقائية المدمجة ، مصممة خصيصًا لعملية الأسلاك التلقائية الجانب السفلي من PCBA المثبتة على الأجهزة. بعد الانتهاء من الأسلاك ،يتم تجهيز الجهاز مع فوهة التي سوف تستخدم امتصاص لتناسب بشدة PCBA إلى المصباح، مما يسهل فصل الثقوب المثقوبة ، و PCBs المنحني وغيرها من PCBs غير المنتظم.
الخصائص
1.فيكوم بيك اند بلاس PCBA
2.القطع السفلي
3قطع منصة مزدوجة
4-إكتشاف سكين مكسور
5. الاتصال الآلي بالخط
6إحصاءات SPC ومطابقة ERP
7يمكن تجهيزه بـ: تغيير السكين التلقائي، امتصاص الغبار ضد الانفجار، مراقبة الهواء
التفاصيل التقنية
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام سي سي دي ممتاز مع كاميرا تصوير، عدسة موريتكس ومصدر ضوء قياس - مستوى، لدعم معايرة آلة، تعويض وموقع،مع استقرار كبير وقدرة مكافحة الاضطراب.
شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
