| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | / تي تي، ويسترن يونيون |
| القدرة على التوريد: | 100 مجموعة شهريا |

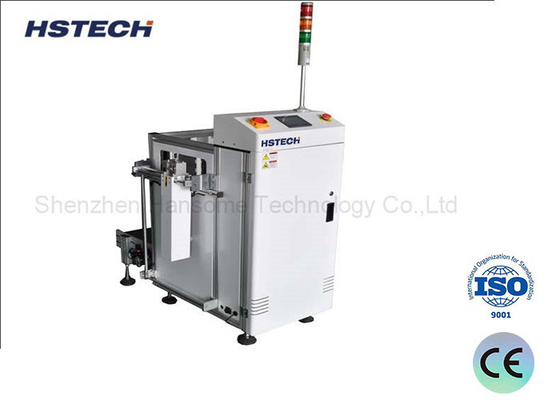

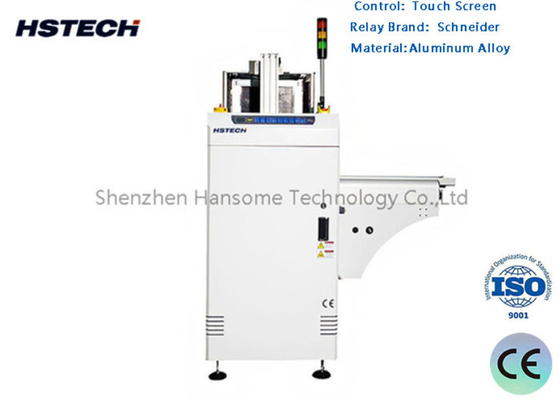

خط إنتاج SMT الذكي الآلي 90 درجة نوع L آلة تفريغ أقراص PCB
- نعمالتفاصيل التقنية
| الوظيفة | تستخدم هذه الوحدة لتحميل PCBs ونقل PCBs على خط إنتاج SMT |
| ارتفاع النقل | 910±30ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،±10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
المواصفات
| النموذج | HS-LD330 |
| الطول الفعال لـ PCB | 50*50~455*330ملم |
| حجم الجهاز ((L*W*H)) | 900*1223*1450ملم |
| حجم المجلة | 460*400*563ملم |
| الوزن | 220 كجم |
الخصائص
1تصميم وحدات: تقسيم النظام إلى وحدات قابلة للتبادل لتبسيط التصنيع والصيانة والترقية.
2التصميم القوي: تحسين الاستقرار لضمان التشغيل المستقر في ظل ظروف مختلفة.
3اختبار التصميم الاقتصادي: تحسين فعالية التكلفة مع ضمان الأداء.
4تعديل العرض السلس: يتيح تعديل العرض السريع والسلس.
5تطبيق الرف الثلاثي: يدعم التعامل مع ثلاثة رفوف في وقت واحد لتحسين الإنتاجية.
6مشابك هوائية: المشابك العليا والسفلية تضمن التثبيت المستقر للرفوف.
7حماية PCB: تأكد من أن عملية التحميل والفراغ لن تسبب ضررًا في PCB.
8.SMEMA متوافق: متوافق مع معايير الصناعة لسهولة التكامل والتعاون.
الرسم الآلي
التطبيق
يستخدم هذا الجهاز لتحميل ونقل ألواح الدوائر المطبوعة في خطوط SMT.
