| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ST400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

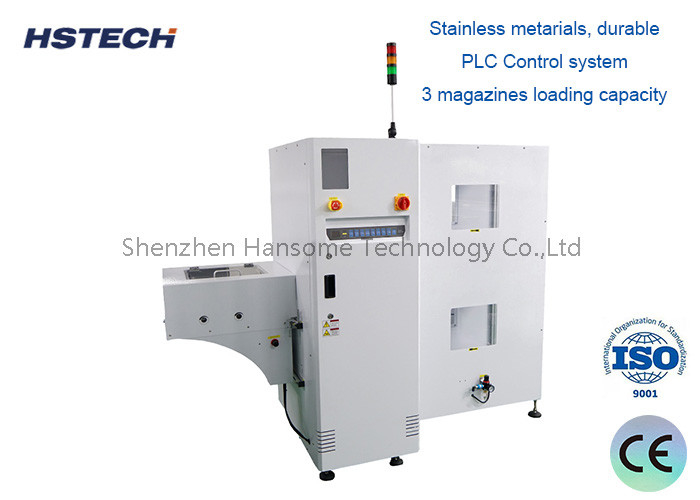

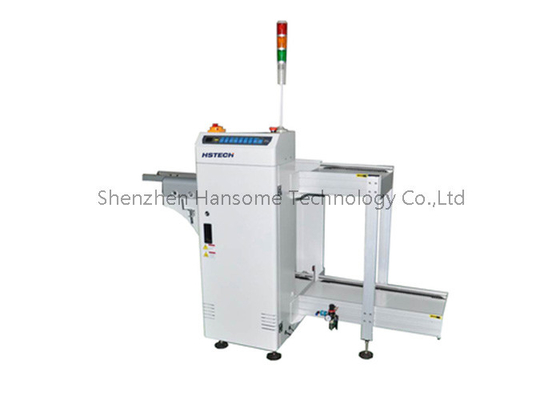

تعديل العرض Panasonic PLC CE مدرجة PCB Stacker Machine
التطبيق
هذه الآلة تستخدم لتفريغ / جمع PCBs العارية من خط إنتاج SMT بعد وضع علامة ليزر.
يتم استخدام جهاز التفريغ التلقائي في خط إنتاج SMT لجهاز استقبال اللوحة ،مع استخدام إطار من نوع الصندوق لوضع لوحات الدوائر على خط الإنتاج تلقائيًا قطعة قطعة في صندوق المواد.
أداة استلام لوحات خط إنتاج SMT تلقائية ، باستخدام إطار مادة من نوع الصندوق تلقائيًا في خط إنتاج لوحات الدوائر الواحدة تلو الأخرى في الصندوق المادي.يمكن وضعه على الأرض مسطحة صلبة ويمكن استخدامها مع آلة تغذية اللوحة، مما يقلل من كثافة عمل المشغلين، ويحسن من كفاءة العمل، ويحفظ العمالة ويقلل من تكلفة الإنتاج.الماكينة بأكملها بدون كابلات متحركة ومكونات كهربائية لضمان السلامة الشخصية للمشغل؛ المعدات الكلية لها بنية بسيطة ومعقولة، والتشغيل والاستخدام مرنة، والأداء الموثوق به، مجموعة واسعة من التطبيقات.
الخصائص
1نظام التحكم بالبرنامج
2عادة و بسيطة زر التحكم LED.
3, اتصال إشارة سمما.
4تعديل سمك الـ PCB اليدوي
5، اليد المضرب تعديل عرض PCB.
6، إظهار وضعية الضوء LED.
7هيكل من الألومنيوم، تصميم قاع ثقيل لمنع التحول.
8، وضع الإرسال متوفر
9لقد استغرق الأمر 10 ثواني فقط لتغيير خط المنتجات
10التحميل مستمر
11الحزام النقل ESD.
12، إظهار خطأ الماكينة المبرمجة ذاتيا،خطأ مختلف لديه رمز مختلف،كل رمز لديه تعليمات الصيانة ذات الصلة التي تضع في الجانب الخلفي من باب الماكينة
المواصفات
| الوظيفة |
تستخدم لجمع PCB العارية إلى خط smt من الماكينة الصعودية |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-ST400 | HS-ST530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 650 × 670 × 1200 مم | 800*880*1200ملم |
| الوزن | 170 كجم | 190 كجم |
1التحكم بالكامل بالشاشة اللمسية، أداء مريح وسريع ومستقر
2يمكن أن يرسل مادة الورق تلقائيًا إلى الجهاز السفلي دون التعامل اليدوي وكفاءة عالية.
3.بناء في وظيفة استعادة خطأ مفصلة ونظام الكشف عن السلامة، والصوت والضوء إنذار ومخطط معالجة النص على الفور في حالة وجود تشوه، مريحة للمعالجة.
4بحث مستقل وتطوير نظام التحكم، أداء مستقر.
5.تبني المسمار الكروي وعمود الفولاذ عالي الكربون، ضجيج منخفض، اهتزازات صغيرة، وضع دقيق.
6واجهة خط إشارة SMEMA القياسية ، والتي يمكن توصيلها مع معدات الأتمتة الأخرى.
