| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ST400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

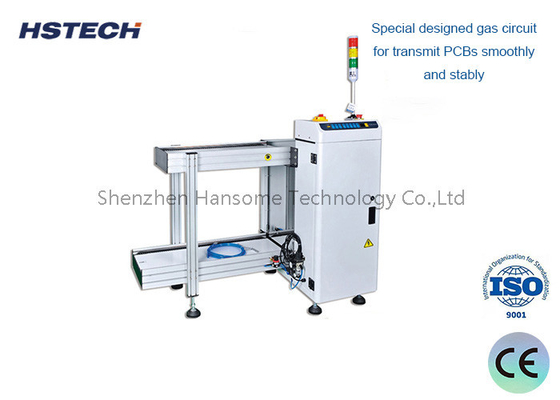

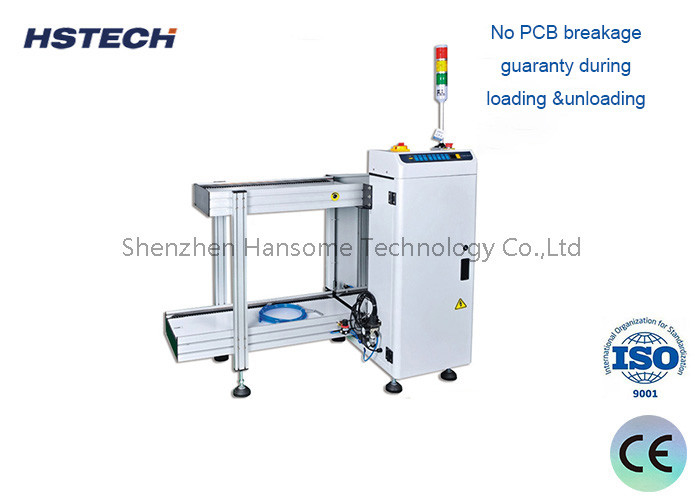

تعديل العرض Panasonic PLC CE مدرجة PCB Stacker Machine
التطبيق
هذه الآلة تستخدم لتفريغ / جمع PCBs العارية من خط إنتاج SMT بعد وضع علامة ليزر.
الخصائص
1نظام التحكم بالبرنامج
2عادة و بسيطة زر التحكم LED.
3, اتصال إشارة سمما.
4تعديل سمك الـ PCB اليدوي
5، اليد المضرب تعديل عرض PCB.
6، إظهار وضعية الضوء LED.
7هيكل من الألومنيوم، تصميم قاع ثقيل لمنع التحول.
8، وضع الإرسال متوفر
9لقد استغرق الأمر 10 ثواني فقط لتغيير خط المنتجات
10التحميل مستمر
11الحزام النقل ESD.
12، إظهار خطأ الماكينة المبرمجة ذاتيا،خطأ مختلف لديه رمز مختلف،كل رمز لديه تعليمات الصيانة ذات الصلة التي تضع في الجانب الخلفي من باب الماكينة
المواصفات
| الوظيفة |
تستخدم لجمع PCB العارية إلى خط smt من الماكينة الصعودية |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-ST400 | HS-ST530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 650 × 670 × 1200 مم | 800*880*1200ملم |
| الوزن | 170 كجم | 190 كجم |
ملاحظة
1قبل تشغيل الجهاز، أولاً اعد محيطاً بالعكس ثم اعد محيطاً بالترتيب الإيجابي لمنع الحطام من تدمير البطانية المطاطية، لوحة الطباعة، الخبين الأدوات.
2يجب أن يبقى مكان العمل نظيفًا وبدون عوائق ، مع عدم وجود حطام حول الأرض ومكتب العمل والآلات. يجب وضع أدوات الصيانة وقطع الغيار في أماكن محددة.
3قبل بدء التشغيل ، يجب إضافة زيت التشحيم المطلوب (الزيت) إلى كل نقطة حقن الزيت ، نقطة التشحيم ، وخزان الزيت في الآلة.غير مسموح لأفراد الطاقم بدء تشغيل أو تشغيل الآلة دون إذنيجب أن يعمل المساعدون والتلميذون تحت إشراف الطيار.
4قبل البدء في الواجبات المنزلية، يجب على موظفي الواجبات المنزلية ارتداء ملابس العمل والأحذية بشكل نظيف، وتثبيت الياقة والأصفاد، والحفاظ على جيوبهم خالية من الحطام الذي قد يسقط،و لا ترتدي ساعات أو أدوات أخرى.
5قبل تشغيل الجهاز، تحقق من وجود أي حطام في جميع أجزاء جسم الجهاز. يجب إعطاء إشارة (اضغط على جرس الأمان)ويجب تنسيق الجانبين الأمامي والخلفي لضمان سلامة المنطقة المحيطة قبل تشغيل الآلة.
