رابطات TC من النوع K القياسي الجديد تماماً KIC 2000 حرارية مع بطارية قاعية 9 فولت

رابطات TC من النوع K القياسي الجديد تماماً KIC 2000 حرارية مع بطارية قليّة 9 فولت

تقدم

جهاز KIC 2000 للتحليل الحراري هو جهاز مراقبة المعالجة الحرارية المستخدم في عمليات تكنولوجيا التثبيت السطحي (SMT). It is widely used in the electronic manufacturing industry to monitor and record the temperature profile of PCBs during processes such as thermal reflow soldering and hot air ovens to ensure the quality and consistency of the placement process.

يحتوي بروفيلر الحرارة KIC 2000 على الميزات والوظائف الرئيسية التالية:

1مراقبة درجة الحرارة: يتم تجهيز الجهاز بأجهزة استشعار درجة حرارة متعددة يمكنها مراقبة وتسجيل تغيرات درجة حرارة PCB خلال عملية SMT في الوقت الحقيقي.يمكن للمستشعر قياس وتسجيل معايير رئيسية بدقة مثل الحرارة القصوى لـ PCB في التدفق الحراري أو فرن الهواء الساخن، وملف درجة حرارة عمليات التسخين المسبق والتبريد.

2تسجيل البيانات وتحليلها: يمكن لـ KIC 2000 Thermal Profiler تسجيل كميات كبيرة من بيانات درجة الحرارة وتحليلها وتوليد تقارير من خلال البرمجيات. يمكن للمستخدمين عرض منحنيات درجة الحرارة وتحليلها ،درجات الحرارة القصوى، منحدرات درجة الحرارة والبيانات الأخرى كما هو مطلوب لتقييم وتحسين أداء واستقرار عملية SMT.

3تحسين العملية: من خلال جمع وتحليل بيانات درجة الحرارة، يمكن أن يساعد KIC 2000 Thermal Profiler المستخدمين على تحسين عملية SMT.يمكن للمستخدمين إجراء تعديلات المعلمات وتحسين العملية بناءً على نتائج تحليل منحنى درجة الحرارة لتحسين جودة التثبيت، تقليل عيوب اللحام وتحسين كفاءة الإنتاج.

4ردود الفعل في الوقت الفعلي: يمكن لـ KIC 2000 Thermal Profiler توفير ردود الفعل عن درجة الحرارة ووظائف الإنذار في الوقت الفعلي. يمكن للمستخدمين تعيين عتبات درجة الحرارة ، وبمجرد تجاوز درجة الحرارة النطاق المحدد مسبقًا ، يمكن للمستخدمين تحديد المعدلات المحددة.الجهاز سيطلق إنذارًا بحيث يمكن اتخاذ تدابير تصحيحية على وجه السرعة لتجنب المشاكل والعيوب أثناء عملية التثبيت.

5سهولة التشغيل: يحتوي الجهاز على واجهة تشغيل بسيطة وسهلة الاستخدام واجهة برمجيات سهلة الاستخدام. يمكن للمشغلين تعيين معايير المراقبة بسهولة.عرض البيانات في الوقت الحقيقي وتوليد التقارير دون عمليات معقدة والبرمجة.

الخصائص

1تردد الإرسال والإستقبال: 433.92MHz

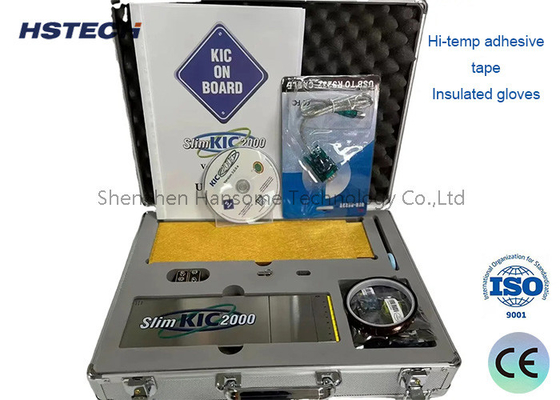

2، الحزمة الأصلية الكاملة، مع زوجات الحرارة الأصلية، الدرع الوقائي، البرمجيات، الخ

3الدعم الفني والضمان من الولايات المتحدة

4تحسين العمليات الحرارية لتقليل استخدام الطاقة

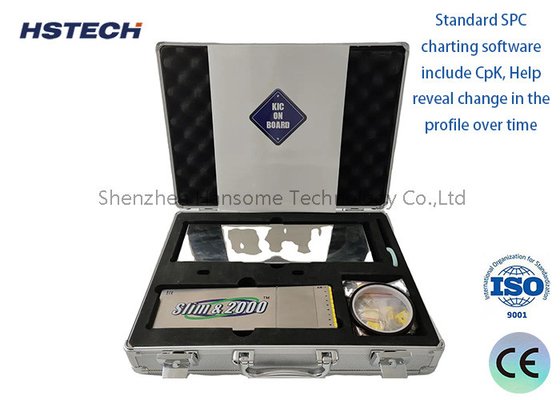

5، البرامج القياسية SPC الرسوم البيانية تشمل CpK، تساعد على الكشف عن التغيير في الملف الشخصي مع مرور الوقت

6، وضع ملف تعريف قياسي، تظهر عملية مختلفة.

7أجهزة صلبة ومدمجة مع ضمان لمدة سنة واحدة

8القنوات 9 و 12 (الموصولات القياسية من النوع K TC)

المواصفات

أساليب العمل

1أولا، تحقق ما إذا كانت طاقة البطارية كافية، إذا كان أقل من 20٪ عليك شحنها أولا، وثانيا،إذا كانت درجة حرارة سطح الجهاز أعلى من 45 درجة مئوية، يرجى عدم شحنهاحاول شحنها في درجة حرارة الغرفة
2أسباب نموذجية للمشاكل عند إنشاء روابط الاتصالات:كابل الاتصالات لم يتم إدخاله بالكامل - تأكد من استخدام المقبس الصحيح.كابل الاتصال أو جهاز الاتصال متضرر - تحقق من وجود كسور أو أضرار أخرى. البطارية لا يتم شحنها. أنا شحن. وتأكد من تشغيل LED الشحن.
3يمكن للحاجز الحراري أن يتحمل ما لا يزيد عن 9 دقائق في 280 درجة مئوية. تأكد من تجاوز هذه النطاق وتأكد من أن درجة الحرارة الداخلية للمعدل لا تتجاوز 85 درجة مئوية.
4عندما لا تستخدم لفترة طويلة، يرجى ملاحظة ما إذا كان ضوء مؤشر البيانات يومض كل 5 ثوان أو نحو ذلك، إذا كان يفعل ذلك،الرجاء الضغط والاحتفاظ بالضغط على مفتاح نهاية "البدء" لمدة حوالي 5 ثوان حتى الضوء المؤشر يومض فجأة، ومن ثم مراقبته حتى لا يكون هناك ضوء لامع.
5الرجاء التأكد من تغطية صندوق العزل الحراري عند عبور الفرن، وانتظر حتى الوقت للوصول.
6. يمكنك فقط توصيل مسجل Oven Tester واحد إلى الكمبيوتر في وقت واحد. لا يمكن توصيل أكثر من مسجل واحد إلى الكمبيوتر في نفس الوقت إلى نفس منفذ USB ثم اختيار واحد منهم.
7بعد فرن مرة أخرى على الفرن، وهكذا على مربع الحاجز الحراري تبرد قبل الاستخدام.
