| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

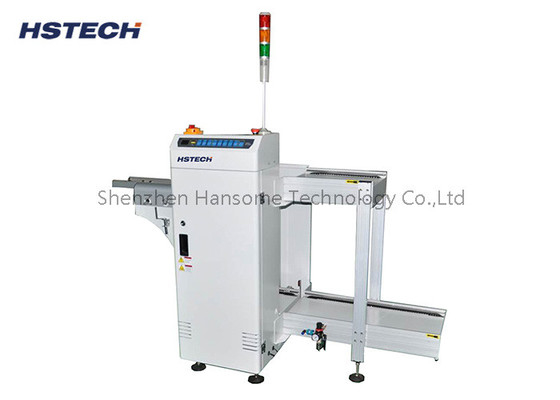

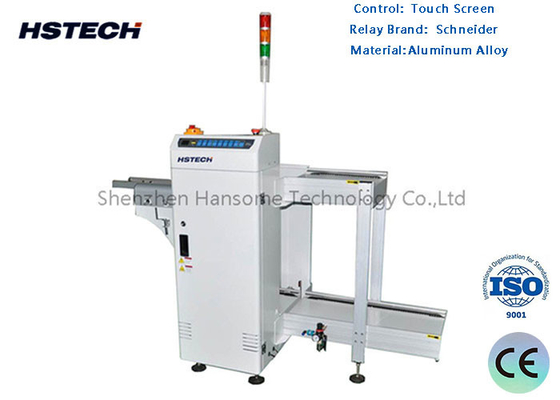

الجودة العالية ناعمة ومتوازية عرض PCB Unloader NG OK Unloader كل ريل 2 المجلات بعد AOI
تقدم
A PCB Unloader is a device used in automated electronic manufacturing processes to unload finished printed circuit boards (PCBs) from the production line and transfer them to the next processing stage or storage area.
يحتوي جهاز تحميل PCB على الميزات والوظائف التالية:
1وظيفة التفريغ والنقل: يقوم جهاز تفريغ PCB بإزالة PCB المعالج من خط الإنتاج من خلال الآلات الآلية ونقله إلى مرحلة المعالجة التالية أو منطقة التخزين.يمكن أن تفريغ ونقل PCBs عن طريق أحزمة ناقلة، المنزلقات أو أنظمة النقل الأخرى لضمان عملية الإنتاج المستمرة.
2.المحاذاة والموضع: يمكن لـ PCB Unloader محاذاة ووضع PCB لضمان وضعها بشكل صحيح في مرحلة المعالجة التالية أو منطقة التخزين.يمكن أن يتضمن أجهزة استشعار وأجهزة تحديد الموقع للكشف عن موقع وتوجه PCB وإجراء التعديلات والتعديلات اللازمة.
3التحكم والتخطيط: عادة ما يحتوي جهاز تفريغ PCB على نظام تحكم يمكنه جدولة وتوزيع PCBs بشكل معقول وفقًا لخطط الإنتاج ومتطلبات العملية.يقوم بتسليم PCBs إلى الموقع المناسب بناءً على التوافر والأولوية لمرحلة المعالجة التالية أو منطقة التخزين ويضمن سير خط الإنتاج بسلاسة.
4الكشف الذكي والمعالجة: قد تأتي بعض أجهزة تحميل PCB المتقدمة مع ميزات الكشف الذكي ومعالجة. يمكنها الكشف عن جودة PCB وحجمها وعيوبها ، إلخ.وتصنيفها ومعالجتها وفقا لقواعد محددة مسبقاعلى سبيل المثال ، يمكن أن تخضع PCBs غير المؤهلة لمعالجة خاصة أو إشارات إنذار.
5الاتصال بمعدات أخرى: عادة ما يكون لجهاز تشغيل PCB Unloader القدرة على الاتصال بمعدات وأنظمة التشغيل الآلي الأخرى ، مثل محمل PCB (حامل PCB) ، نظام التفتيش الإلكتروني ، نظام التخزين,الخ هذه الاتصال يسمح بتشغيل سلس وكفاءة من عملية الإنتاج بأكملها.
الخصائص
1,تحكم برمجة PLC.
2، باستخدام ودية لمسة ناعمة لوحة التحكم غشاء LED
3، إعداد الموقف المختار
4، مشابك مستوى التبديل المقدمة لمواءمة المجلة.
5ضغط المضخات المضغوطة
6، مع سرعة عالية مع وقت قصير لتغيير المجلة.
7، جمع لوحات NG / OK من AOI ، تخزين لوحات NG / OK تلقائيًا.
8، واجهة الاتصال SMEMA القياسية
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل.
|
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
