| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ST400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

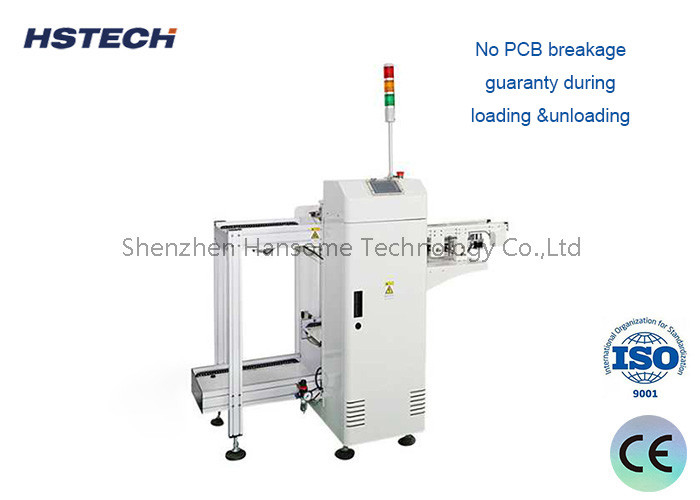

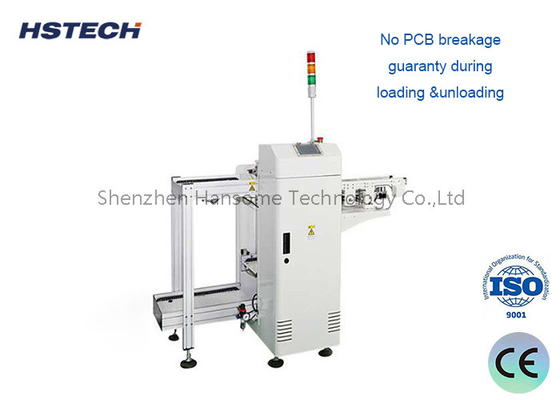

تعديل العرض Panasonic PLC CE مدرجة PCB Stacker Machine
التطبيق
هذه الآلة تستخدم لتفريغ / جمع PCBs العارية من خط إنتاج SMT بعد وضع علامة ليزر.
الخصائص
1نظام التحكم بالبرنامج
2عادة و بسيطة زر التحكم LED.
3, اتصال إشارة سمما.
4تعديل سمك الـ PCB اليدوي
5، اليد المضرب تعديل عرض PCB.
6، إظهار وضعية الضوء LED.
7هيكل من الألومنيوم، تصميم قاع ثقيل لمنع التحول.
8، وضع الإرسال متوفر
9لقد استغرق الأمر 10 ثواني فقط لتغيير خط المنتجات
10التحميل مستمر
11الحزام النقل ESD.
12، إظهار خطأ الماكينة المبرمجة ذاتيا،خطأ مختلف لديه رمز مختلف،كل رمز لديه تعليمات الصيانة ذات الصلة التي تضع في الجانب الخلفي من باب الماكينة
المواصفات
| الوظيفة |
تستخدم لجمع PCB العارية إلى خط smt من الماكينة الصعودية |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-ST400 | HS-ST530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 650 × 670 × 1200 مم | 800*880*1200ملم |
| الوزن | 170 كجم | 190 كجم |
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
