| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

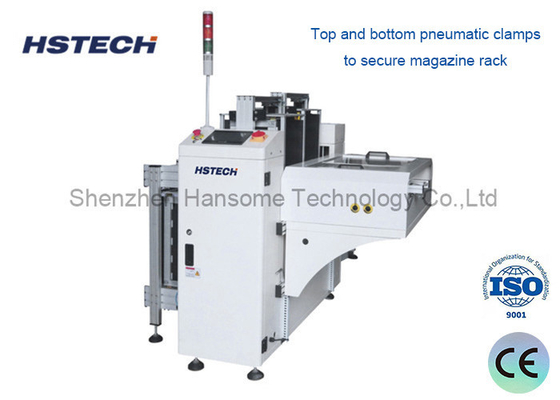

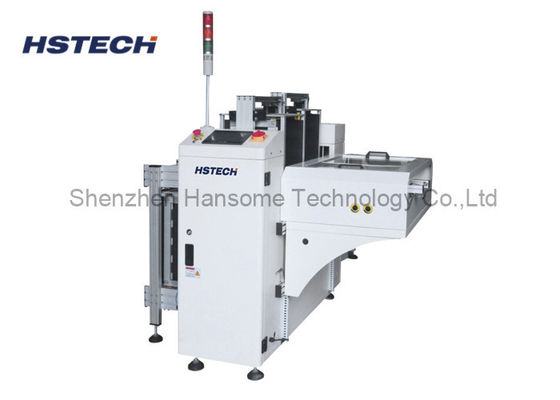

خط إنتاج SMT جيد / غير جيد لوحة فصل المجلة NG OK PCB Unloader
مقدمة
يتم استخدام هذه الوحدة بعد أن يستقبل AOI، من خلال استلام إشارة AOI في المرحلة السابقة، ويقوم تلقائيًا بجمع لوحات NG / OK بشكل منفصل إلى المجلة ذات الصلة.
التفاصيل التقنية
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل.
|
الخصائص
1,تحكم برمجة PLC.
2، باستخدام ودية لمسة ناعمة لوحة التحكم غشاء LED
3، إعداد الموقف المختار
4، مشابك مستوى التبديل المقدمة لمواءمة المجلة.
5ضغط المضخات المضغوطة
6، مع سرعة عالية مع وقت قصير لتغيير المجلة.
7، جمع لوحات NG / OK من AOI ، تخزين لوحات NG / OK تلقائيًا.
8، واجهة الاتصال SMEMA القياسية
النموذج
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
