| الاسم التجاري: | HSTECH |
| رقم الطراز: | AR-7ميني |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 50 مجموعة في الشهر |
منصة واحدة 60000RPM برنامج الكمبيوتر الشخصي PCB Depaneling جهاز فصل
المواصفات
| النموذج | (أر-7) | ميني AR-7 |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم العمل | 50x50~410x460mm ((كحد أقصى) | 50x50~260x310mm ((حد أقصى) |
| وضع التحميل | الدليل | |
| محور القطع / السرعة | 5000 ~ 60,000 دورة في الدقيقة | |
| سمك PCB | 0.4-4ملم | |
| سرعة الفصل | 1-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| نوع التثبيت | الأجهزة | |
| البرمجة | تعليم الرؤية، البرمجة عبر الإنترنت | |
| مجموعة طحن | φ0.8 ~ φ3.0 تصنيف الجانب الأيمن، شكل الفولفستين الصلب | |
| طريقة جمع الغبار | جمع الغبار في القاع | |
| جهاز جمع الغبار | 3 مراحل، 380 فولت، 1.2 كيلوواط | |
| الضوضاء | < 75 ديسيبل | |
| نظام التحكم | أجهزة الكمبيوتر الصناعية | |
| علامة تجارية للفول | العلامة التجارية الألمانية، Sycotec 4025 | |
| محرك الخدمة | سلسلة A5 | |

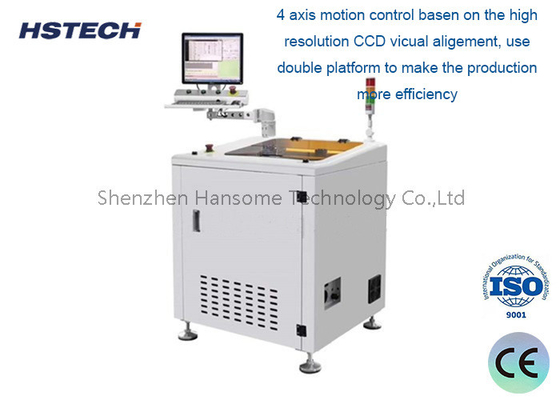

| تحكم الحركة | لوحة تحكم الحركة ذات 4 محاور | |
| مسامير الرصاص | الرصاص من المسمار الطحن C5 | |
| دليل خطي | دليل الصمت | |
| الكاميرا | الكاميرا الصناعية 40W العلامة التجارية الألمانية | |
| حجم الجهاز | 700*800*930 مم | 500*650*930ملم |
| الشاشة |
17 بوصة
|
|
الخصائص
1، الانفصال التلقائي خارج الخط.
2، إنه جهاز توجيه PCBA مصغّر، مناسب لـ PCB من حجم صغير، وحلّ متطلبات توفير غرفة المصنع.
3، المصابيح المخصصة.
4، جهاز الكمبيوتر الشخصي و نظام الرؤية
5، البرمجة مع التعويضات وجمع الغبار.
6، متوفرة لـ 410-510mm الحجم القصير لـ PCBA

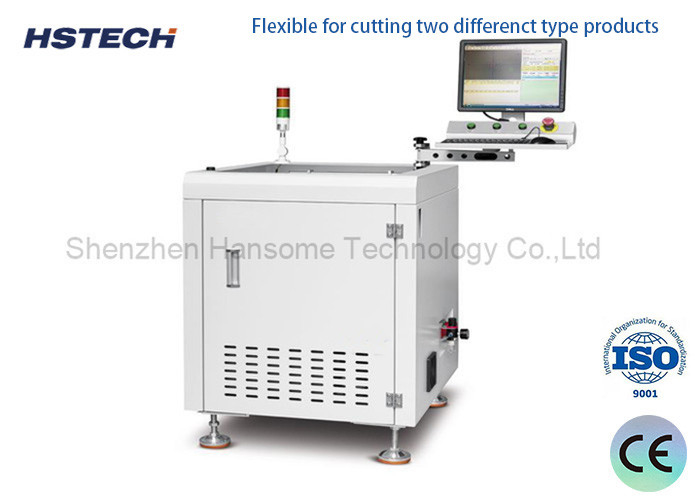

7، مرنة لقطع نوعين مختلفين من المنتجات.
8، منصة مفتوحة للتغذية اليدوية وتفريغ، ويمكن أيضا مجهزة الذراع الميكانيكية الاختيارية ((روبوت).
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
4أداة التفتيش البصري: التفتيش البصري التلقائي هو جهاز يعتمد على المبادئ البصرية للكشف عن العيوب الشائعة التي تحدث في إنتاج اللحام.إن AOI هي تقنية اختبار جديدة ظهرت في السنوات الأخيرة فقط، ولكنها تطورت بسرعة. في الوقت الحالي ، أطلقت العديد من الشركات المصنعة معدات اختبار AOI. عند إجراء الكشف التلقائي ، تقوم الآلة بمسح PCB تلقائيًا من خلال كاميرا ،يجمع الصور، مقارنة المفاصل اللحام اختبار مع المعايير المؤهلة في قاعدة البيانات، ومعالجة الصور، والتحقق من العيوب على اللوحة،ويعرض/يميز العيوب من خلال عرض أو علامة تلقائية لموظفي الصيانة لإصلاحها.
