| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

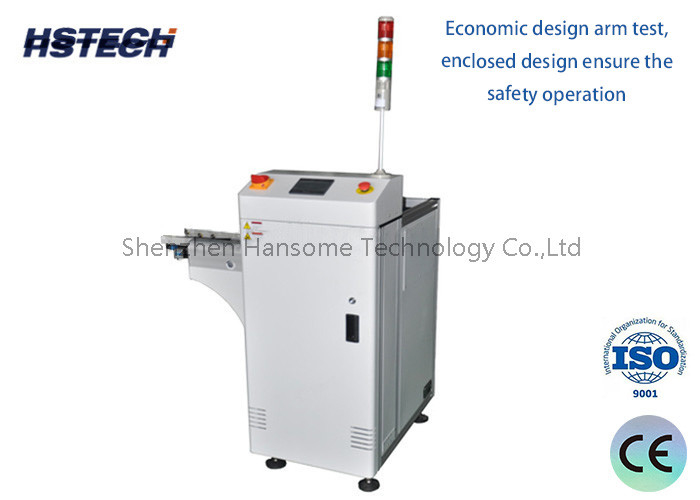

الزاوية اليمنى SMEMA إشارة ماكس 530 * 460mm 90 درجة معدات PCB إفراج
التطبيق
هذه الوحدة هي آلة تفريغ PCB المدمجة، تستخدم لجمع PCBs في نهاية خط إنتاج SMT.
الخصائص
1، 90 درجة زاوية مستقيمة PCB تفريغ، وإنقاذ غرفة المصنع.
2، الاستقرار يعزز من خلال التصميم القوي.
3تحكم PLC، لوحة التحكم بشاشة اللمس.
4تستخدم في محطة خط إنتاج SMT لاسترداد PCB متعدد الأطراف.
5بعد تلقي إشارة اللوحة من الكمبيوتر المضيف، أثناء تلقي PCB قطعة قطعة، ودفع PCB في الإطار المادي للتخزين.
6.يمكن وضع ثلاثة رفوف تصميم لوحة دفع محرك خطوة
7ليس من السهل أن تتلف لوحة PCB خط إشارة SMEMA القياسي ذو أربعة نواة ، والذي يمكن توصيله مباشرة إلى معدات أخرى للاستخدام.
المواصفات
| اسم المنتج | محرك تحميل PCB الزاوية اليمنى |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 1 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
| النموذج | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1100*1200*1200ملم | 1310*1360*1200mm | 1430*1480*1200ملم | 1430*1620*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 200 كجم | 260 كجم | 300 كجم |
