| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-NK250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

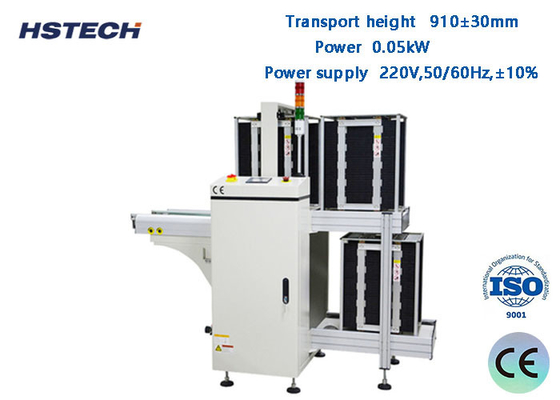

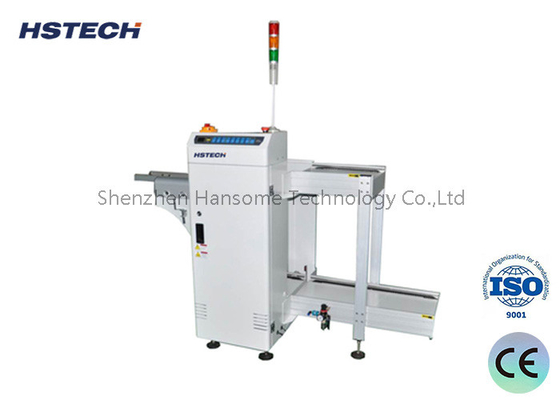

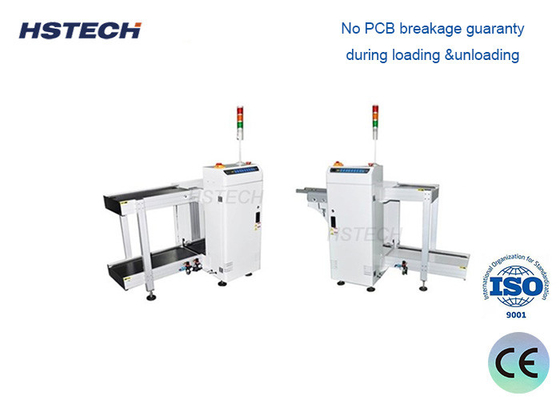

التحكم بشاشة اللمس كل ريل 2 المجلات PCB NG OK Unloader
مقدمة:
محرك شحن PCB هو جهاز آلي في نهاية خط الإنتاج SMT (Surface Mount Technology). يستخدم لإفراغ لوحات PCB التي تم تثبيتها بأمان ،مصفوفة ومختبرة من الشريط الناقل أو الناقل، وتجميعها في فئات أو نقلها إلى العملية التالية. ويستخدم على نطاق واسع في التصنيع الإلكتروني، والإلكترونيات السيارات،الإلكترونيات الاستهلاكية ومجالات أخرى لتحسين كفاءة الإنتاج وتقليل التدخل اليدوي.
التفاصيل التقنية:
| الوظيفة | جمع لوحات NG/OK بشكل منفصل عن طريق استقبال الإشارة. |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| وقت جمع اللجنة | كل حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| الجانب الثابت للمسار | الجانب الأمامي |
| جانب العملية | الجانب الأمامي |
| شريط نقل | الـ ESD |
| سمك PCB | 0.6 ملم |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 15 لتر/دقيقة |
| عدد المجلات | الجزء العلوي: 1 مجلة، الجانب السفلي: 2 مجلة |
| الإشارة | (SMEMA) |
| الخيارات |
1وضع التحكم بشاشة اللمس 2, ضبط عرض تلقائي 3، كمية المجلات تصل إلى متطلبات العميل. |
الخصائص
1,تحكم برمجة PLC.
2، باستخدام ودية لمسة ناعمة لوحة التحكم غشاء LED
3، إعداد الموقف المختار
4، مشابك مستوى التبديل المقدمة لمواءمة المجلة.
5ضغط المضخات المضغوطة
6، مع سرعة عالية مع وقت قصير لتغيير المجلة.
7، جمع لوحات NG / OK من AOI ، تخزين لوحات NG / OK تلقائيًا.
8، واجهة الاتصال SMEMA القياسية
الطراز:
| النموذج | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| سمك PCB | 0.6 ملم | 0.6 ملم | 0.6 ملم | 0.6 ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563 | 535*460*570ملم | 535*530*570ملم |
| مقاس الجهاز | 1950*1600*1200 مم | 2300 × 1760 × 1200 مم | 2500*1880*1200 مم | 2500*2160*1200ملم |
| الوزن | 220 كجم | 280 كجم | 340 كجم | 380 كجم |
