| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-UD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

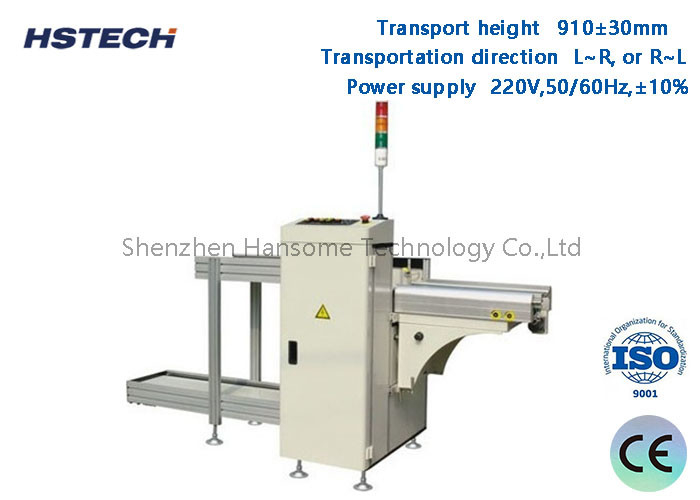

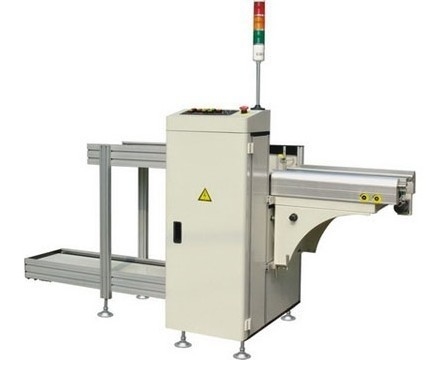

3 المجلات 330mm عرض زر LED / جهاز تحكم الشاشة اللمسية PCB Link Unloader
التطبيق
هذه آلة تفريغ PCB تستخدم في نهاية خط إنتاج SMT، تستخدم لجمع PCBs في المجلات.
الخصائص
1(ميتسوبيشي)
2محرك ZD
3، أكثر سمكا نقل الحزام النقل.
4، 3 مجلات للتغيير على ، الجانب العلوي مجلة واحدة ، الزر جانب 2 المجلات.
5، ضغط الدقة دفع الـ PCBs إلى المجلات
6، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
7متوافقة مع SMEMA
المواصفات
| الوظيفة | هذه الوحدة تستخدم لتفريغ PCBs. |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| الإشارة | (SMEMA) |
| النموذج | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1900*800*1200ملم | 2320*880*1200ملم | 2620*940*1200ملم | 2620*1080*1200mm |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 220 كجم | 280 كجم | 320 كجم |
