| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-UD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

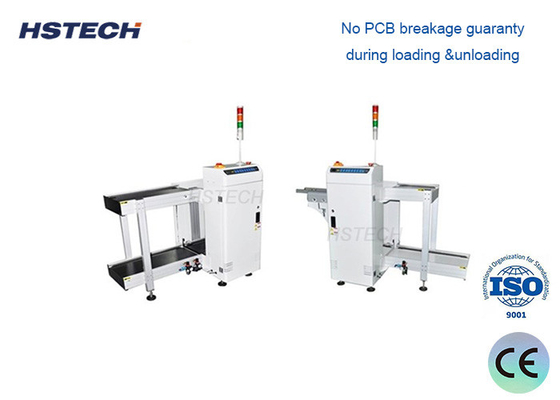

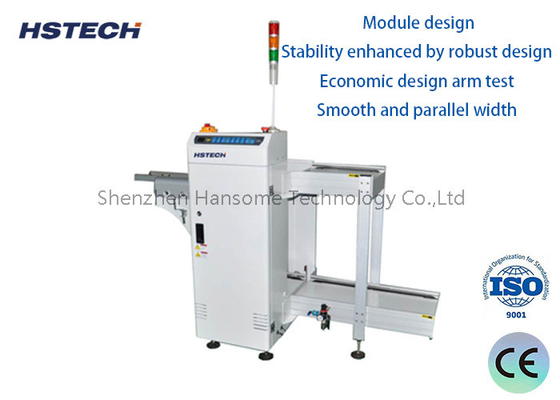

330 ملم عرض زر LED / تشغيل شاشة التحكم في PCB Unloader مع 3 مجلات ، Mitsubishi PLC ، ZD محرك مدفوع
التطبيق
هذه آلة تفريغ PCB تستخدم في نهاية خط إنتاج SMT، تستخدم لجمع PCBs في المجلات.
الخصائص
1(ميتسوبيشي)
2محرك القيادة
3الحزام النقل الأكثر سمكاً
4. 3 مجلات تغيير الأدوات، مجلة واحدة على الجانب العلوي، ومجلتان على جانب الزر.
5وضع تحكم زر LED مع 3 شاشات إضاءة.
6هيكل الماكينة من الفولاذ المقاوم للصدأ والملفوفات الألومنيوم مستقرة وسهلة الصيانة.
7ضبط العرض بسلاسة وموازية مع المضرب اليدوي.
8الدفع الدقيق يدفع لوحة الدوائر المطبوعة على المجلة
9المكونات الهوائية العليا والسفلية تثبت حامل المجلة.
10متوافقة مع SMEMA
المواصفات
| الوظيفة | هذه الوحدة تستخدم لتفريغ PCBs. |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| الإشارة | (SMEMA) |
| النموذج | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1900*800*1200ملم | 2320*880*1200ملم | 2620*940*1200ملم | 2620*1080*1200mm |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 220 كجم | 280 كجم | 320 كجم |
