| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ST400 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

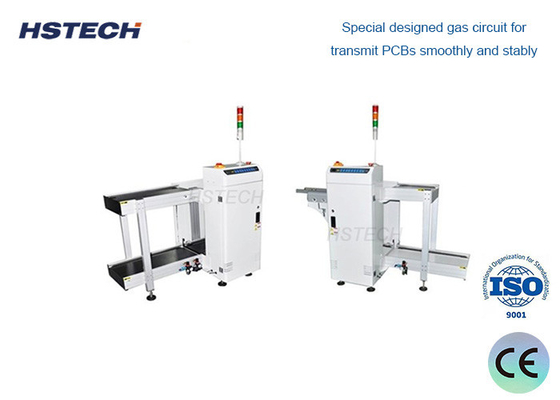

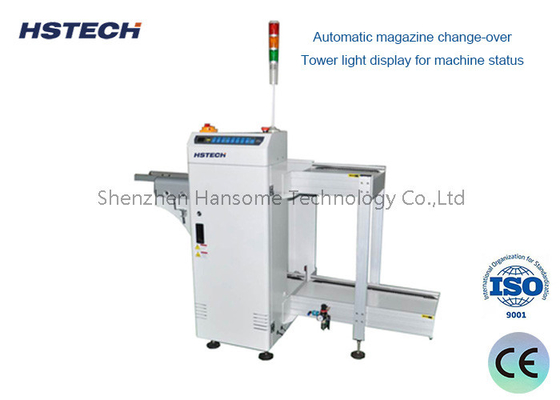

ESD حزمة النقل محرك تحميل PCB لأمان وعملية الإنتاج مع اتصال إشارة Smema
التطبيق
هذه الآلة تستخدم لتفريغ / جمع PCBs العارية من خط إنتاج SMT بعد وضع علامة ليزر.
الخصائص
1نظام التحكم بالبرنامج
2عادة و بسيطة زر التحكم LED.
3, اتصال إشارة سمما.
4تعديل سمك الـ PCB اليدوي
5، اليد المضرب تعديل عرض PCB.
6، إظهار وضعية الضوء LED.
7هيكل من الألومنيوم، تصميم قاع ثقيل لمنع التحول.
8، وضع الإرسال متوفر
9لقد استغرق الأمر 10 ثواني فقط لتغيير خط المنتجات
10التحميل مستمر
11الحزام النقل ESD.
12، إظهار خطأ الماكينة المبرمجة ذاتيا،خطأ مختلف لديه رمز مختلف،كل رمز لديه تعليمات الصيانة ذات الصلة التي تضع في الجانب الخلفي من باب الماكينة
المواصفات
| الوظيفة |
تستخدم لجمع PCB العارية إلى خط smt من الماكينة الصعودية |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| سمك PCB | 0.6~4.0ملم |
| ارتفاع مكونات PCB | ± 35 ملم |
| وقت تغذية PCB | حوالي 10 ثواني أو تحديد |
| وزن اللوحة | ≤3KG |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| القوة | 0.05كيلوواط |
| ضغط الهواء | 0.6Mpa |
| استهلاك الهواء | < 20 لتر/دقيقة |
| الإشارة | (SMEMA) |
| النموذج | HS-ST400 | HS-ST530 |
| الطول الفعال لـ PCB | 50~400ملم | 50~530ملم |
| عرض PCB النقل | 50~400ملم | 50~500ملم |
| سمك PCB | 0.6 ملم | دقيقه 1.0ملم |
| مقاس الجهاز | 650 × 670 × 1200 مم | 800*880*1200ملم |
| الوزن | 170 كجم | 190 كجم |
تفاصيل المنتج
1سلسلة نقل آلية
يتم نقل الإطار المادي داخل وخارج المسار باستخدام سلاسل المطاط الأسود PC40.
2لوحة التحكم بالألوان
يتبنى جهاز التحكم تحكم سي سي سي سيمنس، مجهز بتشغيل زر التبديل الضوئي.
3محرك تخفيض التروس أحادي الاتجاه
لتحقيق زيادة عزم الدوران وتأثير التباطؤ من خلال مجموعات مختلفة من التروس داخل محرك التباطؤ.
4.فصل الزيت والماء
قوة جيدة، مقاومة للحرارة، غير عرضة للشيخوخة، أداء ختم جيد، وضوح عالية، وجسم الكأس الكبير.
5خط الإشارة
الإشارة المجهزة بشكل قياسي، يمكن توصيلها عبر الإنترنت مع أجهزة أخرى.
6نظام الإنذار
بنيت في وظيفة استعادة خطأ مفصلة ونظام الكشف عن السلامة، مع الإنذار الصوتي والضوئي ومخطط معالجة النص على الفور في حالة وجود تشوهات، مريحة للتعامل.
7جهاز لوحة الدفع
إدخال الصفيحة المعدنية تلقائيًا إلى الآلة السفلية دون الحاجة إلى التعامل اليدوي ، مما يؤدي إلى كفاءة عالية.
8.غلاف الطلاء بال مسحوق الكهرومغناطيسي
جميع أغطية المعدات مغلفة برماد الكهربائي الستاتي، مما يضمن سطحاً متيناً دون قشر الطلاء.
انتباه
مكان التثبيت: لا تثبيت المعدات في بيئات ذات غبار كبير / ضباب زيت / غبار موصل / غازات تآكل / غازات قابلة للاشتعال / رطوبة / اهتزازات الصدمة / درجة حرارة عالية.حتى عند استخدامها في البيئات الخارجية
