| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

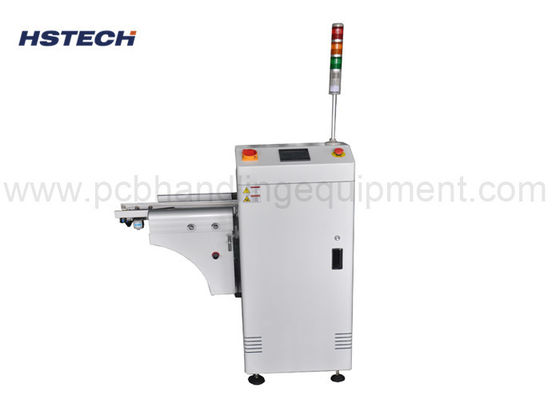

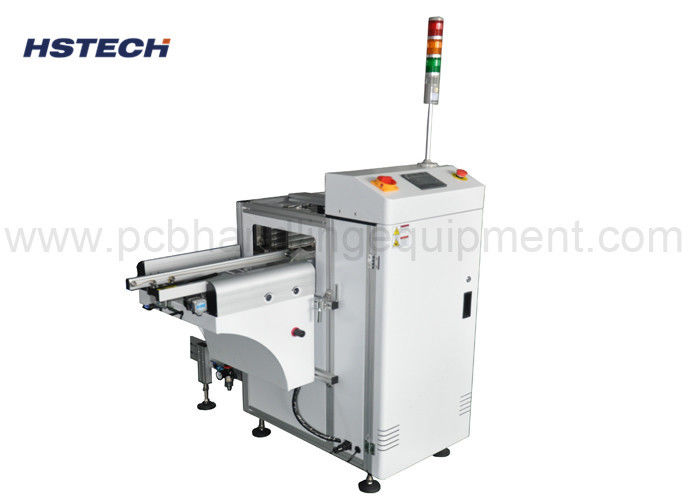

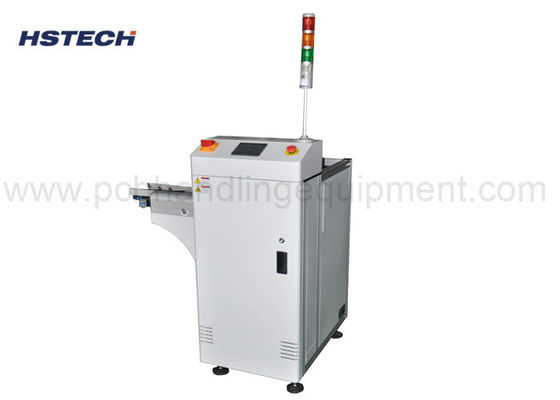

SMEMA إشارة ماكس 530 * 460mm 90 درجة ميكانيكية أجهزة تحميل PCB
التطبيق
هذه الوحدة هي آلة تفريغ PCB المدمجة، تستخدم لجمع PCBs في نهاية خط إنتاج SMT.
الخصائص
1، 90 درجة زاوية مستقيمة PCB تفريغ، وإنقاذ غرفة المصنع.
2، الاستقرار يعزز من خلال التصميم القوي.
3تحكم PLC، لوحة التحكم بشاشة اللمس.
4حزام النقل المسطح
5اختبار ذراع التصميم الاقتصادي، التصميم المغلق ضمان عملية السلامة.
6، ضبط عرض سلس وموازي.
7تطبيق المجلة المزدوجة
8، المسامير الهوائية العليا والسفلية لتثبيت رف المجلة.
9لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
10متوافقة مع SMEMA
المواصفات
| اسم المنتج | محرك تحميل PCB الزاوية اليمنى |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 1 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
| النموذج | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1100*1200*1200mm | 1310*1360*1200mm | 1430*1480*1200ملم | 1430*1620*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 200 كجم | 260 كجم | 300 كجم |
