| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CVN4600 |
| الـ MOQ: | 1 قطعة |
| سعر: | Negotation |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 50 جهاز كمبيوتر / شهر |

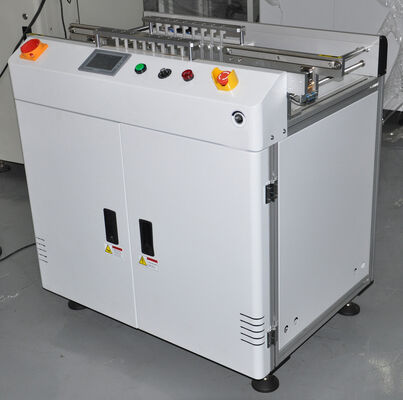

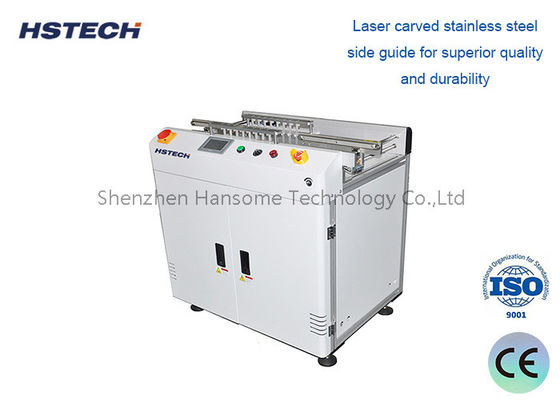

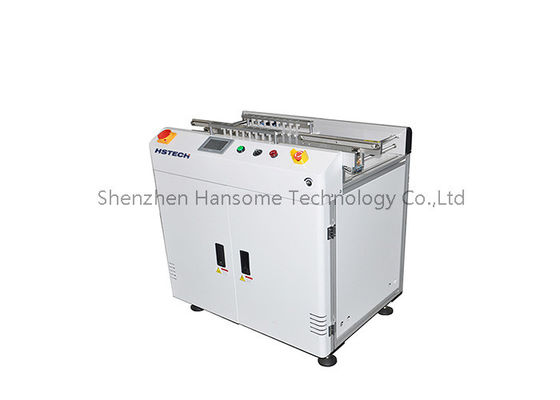

Mitsubishi PLC المتحكم بها الإطار الألومنيوم NG ناقل رفض PCB لخط إنتاج SMT بطاقة الدوائر المعيبة تفريغ وتصنيف
مقدمة المنتج
ناقل الـ NG PCB Reject Conveyor هو معدات محمولة محمولة ومصممة خصيصًا لخطوط إنتاج SMT ،خطوط تجميع PCB وعمليات إنتاج التصنيع الإلكترونيالتركيز على الوظيفة الأساسية للقضاء التلقائي ونقل لوحات الدوائر المعيبة، هذا ناقل رفض الـ NG PCB يرتبط بشكل مثالي مع آلات فحص AOI في الأسفل،أجهزة الكشف عن SPI ومعدات اختبار PCBبعد أن يحدد نظام الكشف PCBs NG المعيب ، سوف يستقبل ناقل رفض NG PCB تلقائيًا ويعزل ويقوم بنقل لوحات الدوائر غير المؤهلة إلى منطقة التجميع المحددة ،الفصل الفعال بين الألواح الجيدة والألواح المعيبة في الوقت الفعلياعتمادا على هيكل الإطار الألومنيوم القياسية ونظام التحكم الذكي PLC ناضجة، وتتميز NG PCB رفض ناقل التشغيل مستقرة، ودقة تصنيف عالية والأتمتة الكاملة،الذي يحل مشاكل خطأ التقط يدويا، منخفضة الكفاءة والضرر الثانوي من PCBs في الإنتاج التقليدي، ويحقق عملية رفض لوحات NG الذكية وغير المأهولة لخطوط الإنتاج الإلكتروني.
الخصائص
المواصفات
| الوظيفة | توفر هذه الوحدة وظيفة اختيار لوحة OK وNG على خط إنتاج smt. يمكن استخدامه عندما يكون التفتيش البصري لPCB مطلوبًا. ستستمر PCBs في التشغيل ،وبالتالي دون انقطاع تدفق PCB العادي. |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | L~R، أو R~L ((اختياري) |
| سرعة النقل | 0.5~20 متر/دقيقة أو تحديد |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| علامة PLC | (ميتسوبيشي) |
| ماركة جهاز الاستشعار | مريض |
| علامة السائق | (مينويل) |
| استهلاك الطاقة | 100VA أقصى |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| التواصل | (SMEMA) |
| النموذج | HS-CVN350 | HS-CVN460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 1000*690*930ملم | 1000*800*930ملم |
| الوزن | 70 كجم | 90 كجم |
النقل بالسكك الحديدية
التحكم الكهربائي
هيكل الرفع
تطبيقات نموذجية
لماذا تختار ناقل رفض الـ NG PCB الخاص بنا؟
على عكس أنظمة الرفض الأساسية التي تعتمد على مدفعات هوائية بسيطة بدقة محدودةناقلنا يحتوي على نظام التحكم الذكي الذي يتماشى مع معدات التفتيش في مقدمة التيار لضمان تحديد NG دقيق بنسبة 100%التصميم الوحدوي يسمح بالصيانة السهلة، مع الوصول الخالي من الأدوات إلى أجزاء التآكل والحاويات المزينة ذاتياً لتحقيق موثوقية طويلة الأجل.واجهة HMI توفر بيانات الإنتاج في الوقت الحقيقي (e.مثل مجموع اللوحات المعالجة ، عدد NG ، معدل الرفض) لمراقبة الجودة وتحسين العملية.
كما نقدم آليات الرفض القابلة للتخصيص (نوع الرفع أو نوع الدفع أو الذراع الروبوتية) ، وأطوال ناقلات مطولة، وإصدارات متوافقة مع الغرف النظيفة لبيئات التصنيع الحساسة.
مستعد للقضاء على ألواح معيبة من خط SMT الخاص بك؟
توقف عن إضاعة الوقت والموارد في معالجة الأقراص المنسوجة الكهربائية المعيبة. نقال الـ NG PCB Reject Conveyor يضمن أن الأقراص المؤهلة فقط تتقدم ، مما يوفر لك التكاليف ويحمي سمعة علامتك التجارية.اتصل بنا اليوم للحصول على خطة تكامل مخصصةأو عرض مباشر أو عرض تنافسي دعونا نساعدك على بناء خط إنتاج أكثر ذكاءً وكفاءة.
