| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-IT350/HS-IT500 |
| الـ MOQ: | 1 قطعة |
| سعر: | Negotation |
| شروط الدفع: | تي/تي |
| القدرة على التوريد: | 50 جهاز كمبيوتر / شهر |

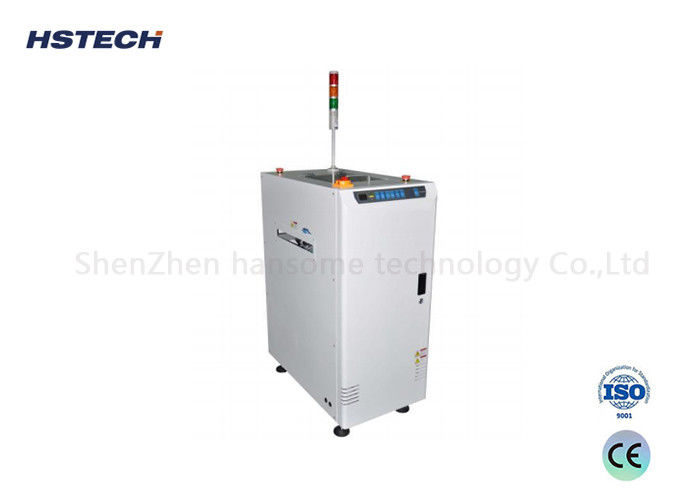

قلاب PCB عاكس PCB دوار سلس ودقيق متوافق مع SMEMA لقلب لوحات الدوائر المطبوعة في خط إنتاج تجميع SMT
عاكس PCB هو معدات قلب وتدوير لوحات PCB آلية بالكامل مصممة لخطوط تجميع SMT القياسية. كآلة قلب PCB وعاكس PCB أساسية، يتم استخدامه على نطاق واسع لقلب وعكس لوحات الدوائر المطبوعة بسلاسة أثناء الإنتاج المتصل. تدعم آلة قلب PCB هذه الاتصال السلس مع معدات SMT الأولية والنهائية بتصميم متوافق بالكامل مع SMEMA، مما يحقق قلب اللوحات تلقائيًا دون تشغيل يدوي. توفر الآلة دورانًا مستقرًا ودقيقًا للوحات، مما يحمي لوحات PCB بفعالية من الخدش والانحناء والتلوث. مثالي لمعالجة لوحات PCB مزدوجة الجوانب، فإن قلاب PCB SMT يحسن بشكل كبير استمرارية الإنتاج ومستوى الأتمتة لخطوط تصنيع الإلكترونيات.
الميزات
1. تصميم مغلق مع محدد عزم دوران مدمج يضمن مستوى عالٍ من الأمان.
2. يمكن فتح الغطاء الآمن العلوي للوصول إلى الأجهزة أثناء الصيانة.
3. زر تحكم سهل الاستخدام، شاشة لمس اختيارية.
4. دوران سلس ودقيق.
5. نموذج تجاوز متوفر.
6. تقليل فجوة النقل بين الناقلات.
7. يمكن تخصيص تدفقات حركة PCB.
8. تعديل عرض سلس ومتوازي (برغي لولبي).
9. متوافق مع SMEMA.
الوظائف
| الوظيفة | تستخدم هذه الوحدة لقلب لوحات PCB (180 درجة) لعملية مزدوجة الجانب |
|---|---|
| ارتفاع النقل | 910 ± 20 مم |
| اتجاه النقل | يسار ~ يمين، أو يمين ~ يسار |
| وقت الدورة | حوالي 5 ثوانٍ |
| جانب ثابت للمسار | الجانب الأمامي |
| مزود الطاقة | تيار متردد 100-230 فولت، 50/60 هرتز، أحادي الطور |
| ضغط الهواء | 4-6 بار |
| استهلاك الهواء | بحد أقصى 10 لتر/دقيقة |
| سمك PCB | بحد أدنى 0.6 مم |
| الإشارة | SMEMA |
| الموديل | HS-IT350 | HS-IT500 |
|---|---|---|
| طول PCB الفعال | 50*50 ~ 450*350 مم | 50*50 ~ 450*500 مم |
| أبعاد الآلة | 570*945*1270 مم | 570*1095*1270 مم |
| الوزن | 130 كجم | 150 كجم |
على عكس القلابات العامة التي تعتمد على المخالب الميكانيكية أو التعديل اليدوي، يستخدم عاكسنا التحكم الذكي في السيرفو وقوة التثبيت التكيفية للتعامل مع لوحات PCB الدقيقة وعالية الكثافة مع خطر حدوث عيوب صفرية. تم بناؤه بمكونات صناعية وتم اختباره للتشغيل على مدار الساعة طوال أيام الأسبوع، وهو مصمم للمصانع التي تتطلب وقت تشغيل ودقة وقابلية للتوسع.
نحن نقدم أيضًا زوايا قلب قابلة للتخصيص، ونطاقات حجم موسعة، وإصدارات متوافقة مع غرف الأبحاث لبيئات التصنيع المتقدمة.
سواء كنت تقوم بترقية خط حالي أو تصميم خلية آلية جديدة، فإن عاكس PCB الخاص بنا يضمن معالجة سلسة ومتسقة وخالية من الأخطاء للوحات. اتصل بنا اليوم للحصول على عرض توضيحي مباشر، أو عرض أسعار مخصص، أو دعم التكامل - نحن هنا لمساعدتك في زيادة الإنتاجية دون المساس بالجودة.
